好几个同事问老佟这个问题：彩钢房顶是怎样安装的光伏?

我老家南院有个彩钢棚屋，是老佟放工程项目杂物的，主要是工具类的东西彩钢房房顶，此次被我借助了，就安装了光伏板，一共安装了大约15千瓦。

你们问的问题，我觉得主要是想问怎么固定支架的问题。明天有些时间，我画了个3D图给你们解释下

先说彩钢简易棚的结构，主要是柱、柁、梁结构件组成了整个彩钢房的框架结构，对于楼顶固定的光伏支架结构，我们只是关心光伏支架怎么跟彩钢的梁怎么固定就可以了，由于金属梁通常用热轧方管贴近彩钢板下边，是最容易和我们的光伏支架链接的结构部份。

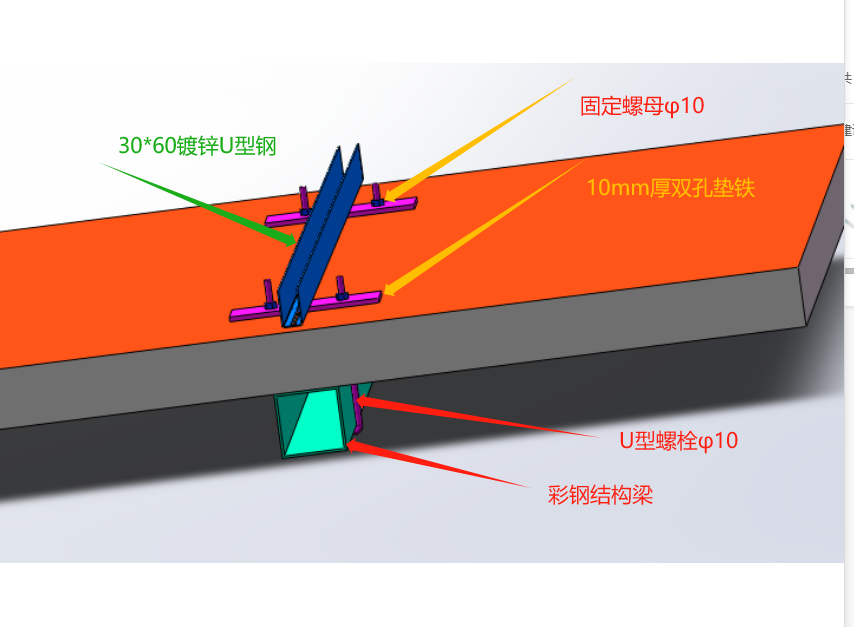

跟彩钢的梁链接我主要用U型螺母、10mm单孔垫铁和两个螺栓，垫铁固定后固定30*60U工字钢，之后向下施工做光伏电厂的支架结构就行了。具体做好了如右图

这是安装好样子

这儿要注意固定方法两个地方须要点焊，假若不点焊时间长了会有不好的后果彩钢房房顶，具体缘由你们自己想就可以了。

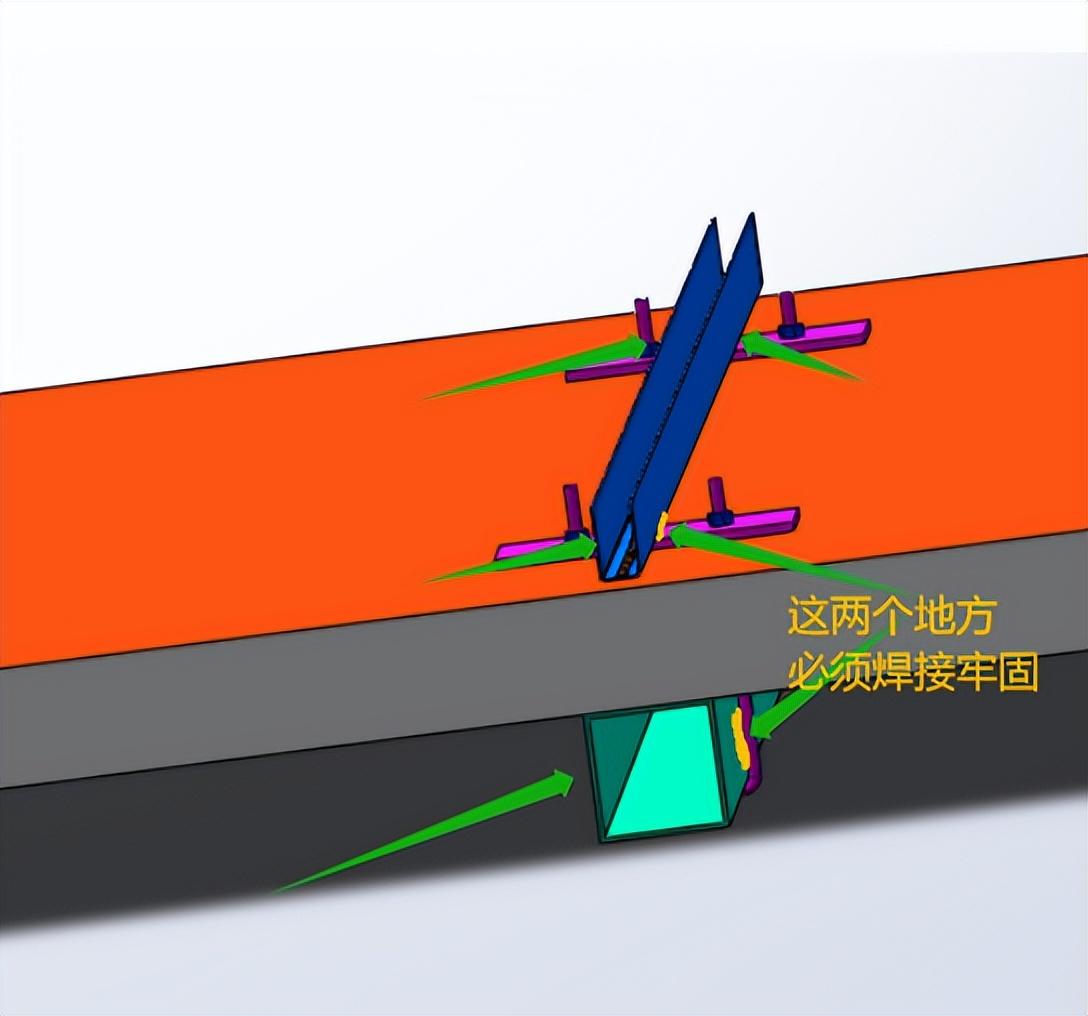

须要点焊的地方

还有钻孔位置（也就是彩钢穿螺丝的位置）须要用耐候胶打一遍，再上途中红色的托板挡住，避免漏水。

下边再给你们一个分解的图希望你们就能明白

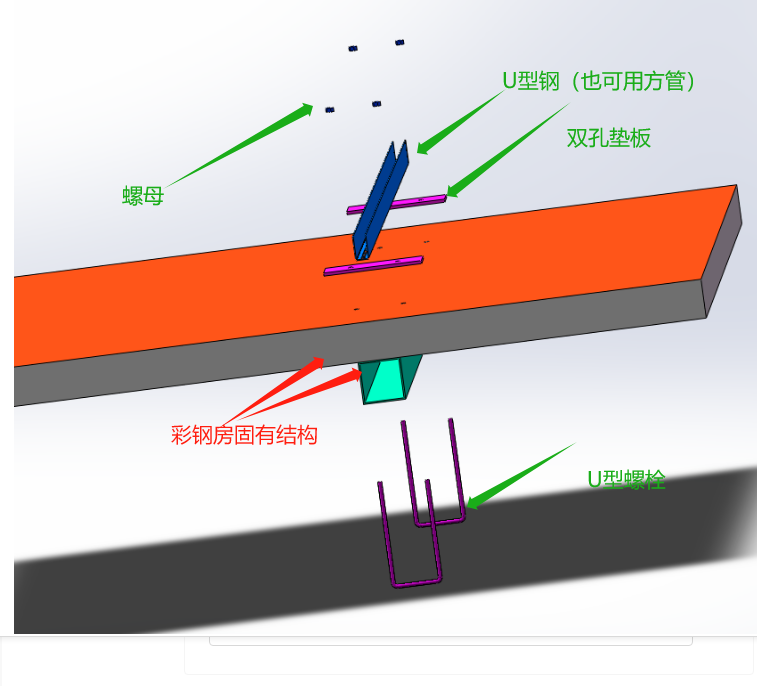

彩钢房固定部份零件分解图

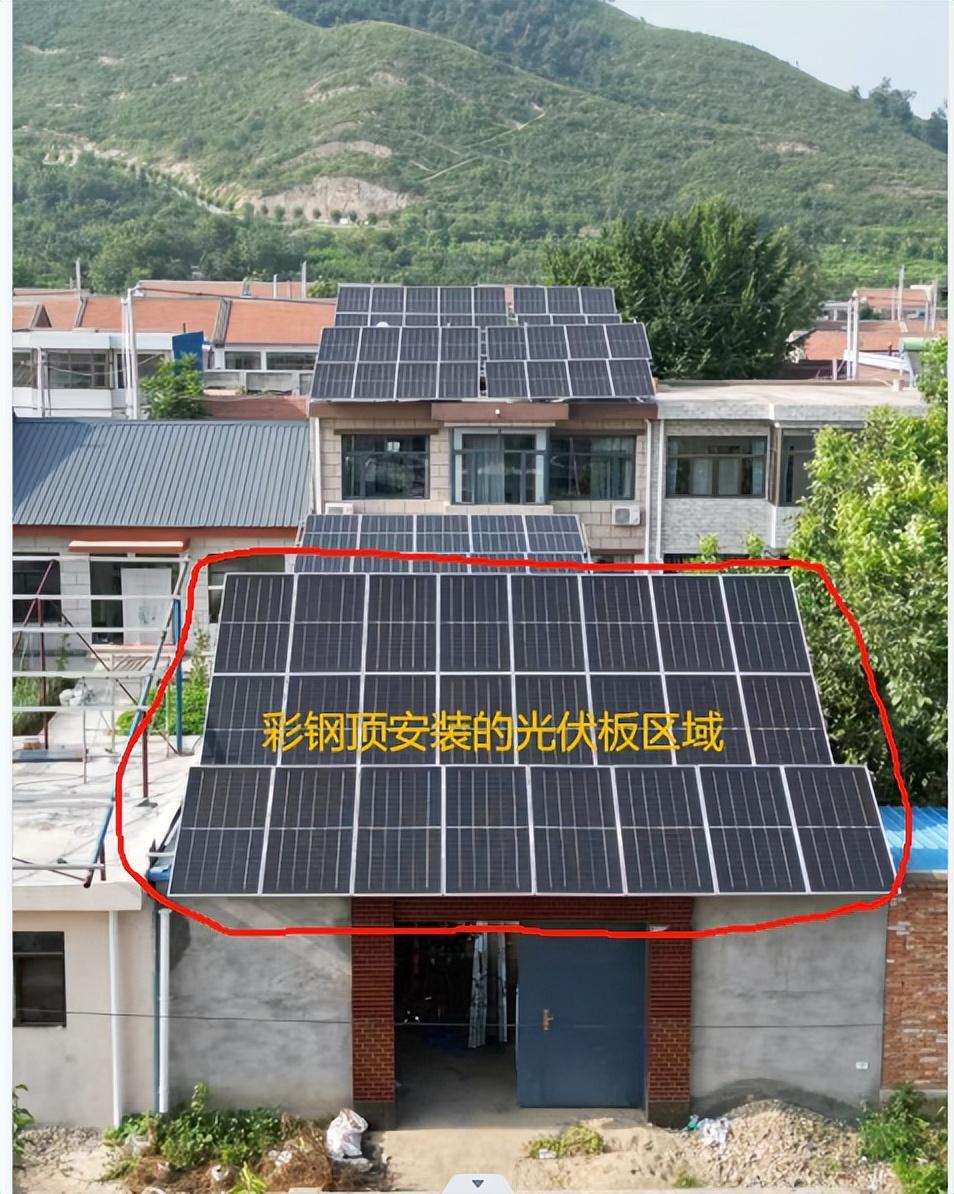

下边图中圈出区域就是老佟家的彩钢棚部份
