本发明涉及一种活动房屋。

背景技术：

目前，在工程建筑、灾难救助等施工时，通常采用搭建临时工棚的办法解决宿营问题。搭建工棚虽然是一种可行方法，但只能一次性使用，而且搭建的帐篷抗风防雨、抗寒防暑的性能较差。施工现场以砖瓦、水泥、轻体保温板等材料建造的临时性建筑，不仅施工时间长、成本高，而且美观性差、舒适性差，拆除时易产生大量的建筑垃圾，不利于环保。钢木结构的房屋拆除不便，因为质量较重，在整体移动时，吊起的固定装置设置在屋顶或侧面均存在固定装置脱落等安全隐患。

技术实现要素：

本发明所要解决的技术问题是提供一种防风抗震、可整体移动的活动房屋。

为解决上述技术问题，本发明提供了一种活动房屋，包括：一体的底座、固定于该底座上的墙体、固定于该墙体上的屋顶，所述底座、墙体、屋顶形成一室内空间。

所述底座包括：水平设置的钢架、设于该钢架的底部前后边缘的钢结构底梁、固定于钢架上的多块钢板。

所述钢结构底梁为人字梁且整体呈倒置的等腰梯形，该结构适于使底座的底部架空，并使钢结构底梁通过滑轨将房屋整体移动，且使用时，底座设于地面之下的安装墩上，使房屋具有良好的防风抗震性能。

活动房屋还包括：用于与所述钢结构底梁的底端配合的滑轨。

所述钢板上开设有多个通孔，如给水接入孔、排水接入孔、强电接入孔等。

所述墙体为分体式墙体，包括：竖直固定于底座上的多根立柱、与立柱固定连接的龙骨架，龙骨架上设有墙板，以构成所述墙体。

墙体内预设有线管、水管，线管内预设供电线路、通信线路；供电线路和通信线路的端部具有插接头，在龙骨架组合完成后，将线管、水管以及线路设置在墙体内然后再组合墙板，该设置方便布线且组合、接线方便，无需在墙体组合完成后进行布线。

所述墙板包括：由外到内依次设置的装饰层、防水透气膜层、固定于所述立柱和龙骨架外侧面上的外墙层、设于所述立柱和龙骨架之间的中间层，以及设于该中间层内侧面上的内墙层。

所述龙骨架包括:上下平行设置的、与所述立柱焊接的方形钢管，该对方形钢管之间设有多个竖梁，相邻的竖梁之间设有加强杆。

所述墙体上设有门、窗。

所述屋顶包括：由多种木结构的人字桁架通过主梁与次梁组合整体构成的梁、固定于梁上的彩钢夹芯板、固定于彩钢夹芯板上的屋面瓦及脊瓦。

为使房屋的屋檐边缘防水性更好，所述屋顶的屋檐边缘设有泛水板，所述房屋的屋檐边缘包覆有金属封边条。

为防止墙角底部刮伤，墙角底部的墙板外侧固定有护角条。

本发明的技术效果：本发明所述的活动房屋在底座底部设置钢结构人字梁，钢结构底梁埋在地底下加强了房屋的抓地力，从而使房屋具备良好的抗风抗震能力；另外，钢结构底梁的结构适于使房屋底座的底部架空，并使钢结构底梁通过滑轨将房屋整体移动。

附图说明

下面结合附图对本发明作进一步详细说明：

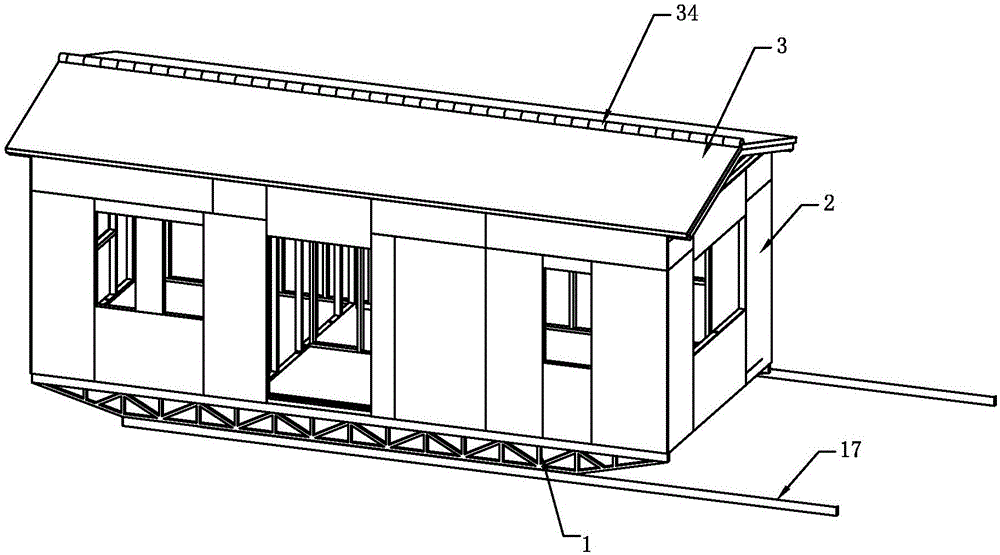

图1是本发明的活动房屋的正面示意图；

图2是活动房屋的结构示意图；

图3是底座的结构示意图；

图4是底座上钢架的结构示意图；

图5是底座上设置立柱的结构示意图；

图6是外侧墙体内的龙骨架的结构示意图；

图7是墙板的局部剖视图；

图8是屋顶的梁的结构示意图；

图9是屋顶边缘及墙角底部墙板的局部剖视图。

具体实施方式

如图1-7彩钢房人字梁结构图，本实施例的活动房屋包括：一体的底座1、固定于该底座1上的墙体2、固定于该墙体2上的屋顶3，所述底座1、墙体2、屋顶3形成一室内空间。

所述底座1包括：水平设置的钢架12、设于该钢架12的底部前后边缘的钢结构底梁11、固定于钢架12上的多块钢板13。

所述钢结构底梁11为人字梁且整体呈倒置的等腰梯形，该结构适于使底座的底部架空，并使钢结构底梁11通过滑轨将房屋整体移动，且使用时，底座1设于地面之下的安装墩上，使房屋具有良好的防风抗震性能。

活动房屋还包括：用于与所述钢结构底梁11的底端配合的滑轨17。

所述钢板13上开设有多个通孔，如给水接入孔、排水接入孔、强电接入孔等。

所述钢架12包括一对平行的横梁14,该对横梁14之间竖向焊接有平行的多个竖梁15，相邻的竖梁15之间焊接有多个V字形或十字形或X形的加强梁16,所述钢板13与各加强梁16焊接或铆接或螺栓连接,以充分支撑所述钢板13,避免在使用过程中在所述钢板13上出现支撑不稳的现象。同时各加强梁对所述横梁和竖梁具有更好的牵拉、固定的作用，使所述底座1具有更好的整体性。

所述墙体2为分体式墙体，包括：竖直固定于底座1上的多根立柱21、与立柱21固定连接的龙骨架22，龙骨架22上设有墙板，以构成所述墙体。

墙体2内预设有线管、水管，线管内预设供电线路、通信线路；供电线路和通信线路的端部具有插接头。在龙骨架22组合完成后，将线管、水管以及线路设置在墙体2内然后再组合墙板，该设置方便布线且组合、接线方便，无需在墙体组合完成后进行布线。

所述墙板包括：由外到内依次设置的装饰层231、防水透气膜层、固定于所述立柱21和龙骨架22外侧面上的外墙层232、设于所述立柱21和龙骨架22之间的中间层233，以及设于该中间层233内侧面上的内墙层234。

装饰层231为PVC 挂板、木塑板、玻镁板或木板等；外墙层232为复合板、密度板、钢板、竹胶板、木胶板、木板等；中间层233为聚苯板、泡沫板、玻璃棉、挤塑板、岩棉板、泡沫水泥板、真空隔热板等；内墙层234为木板、PVC 板、复合板、免漆板、石膏板、或玻镁板等，当内墙层为石膏板时，内墙层向着密闭空间的一面固定有起装饰作用的壁纸。内墙层上预设有各类线路、管道以及与各类线路相连的接口。

所述龙骨架22包括:上下平行设置的、与所述立柱焊接的方形钢管220，该对方形钢管220之间设有多个竖梁彩钢房人字梁结构图，相邻的竖梁之间设有加强杆。

所述墙体2上设有门、窗。

所述屋顶3包括：由多种木结构的人字桁架310通过主梁311与次梁312组合整体构成的梁31、固定于梁31上的彩钢夹芯板32、固定于彩钢夹芯板32上的屋面瓦33及脊瓦34。

为使房屋的屋檐边缘防水性更好，所述屋顶3的屋檐边缘设有泛水板35，所述房屋的屋檐边缘包覆有金属封边条36。

为防止墙角底部刮伤，墙角底部的墙板外侧固定有护角条24。

显然，上述实施例仅仅是为清楚地说明本发明所作的举例，而并非是对本发明的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而这些属于本发明的精神所引伸出的显而易见的变化或变动仍处于本发明的保护范围之中。
