一、国家标准要求

1.《建规》

第6.2.9-2条规定：横向排烟道耐火极限不高于1.0。

第6.3.5条规定：排烟风管穿过防火隔墙、楼板和防火墙时，排烟防火阀两边各2.0ｍ范围内的风管耐火极限不高于该防火分隔体的耐火极限。

2.《烟标》

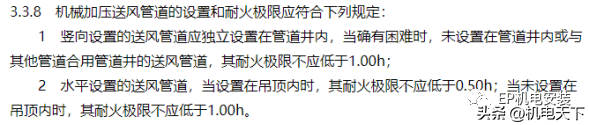

第3.3.8条规定：

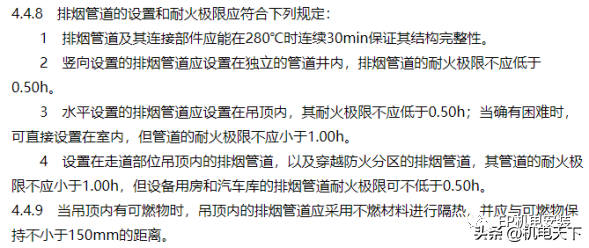

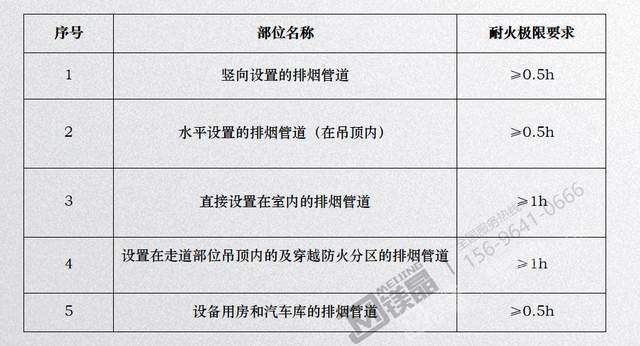

第4.4.8和4.4.9条规定：

4.5.7条规定：补风管路耐火极限不应高于0.50h，当补风管路跨越防火分区时，管线的耐火极限不应大于1.50h。

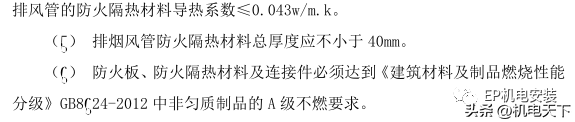

第6.3.1-5条规定：排烟风管的隔热层应选用长度不大于40mm的不燃绝热材料。

3.由上两标准可知，排烟风管除了要有隔热的要求，也有耐火极限的要求。

二、专家解惑

（四川安泰审图中心崔跃博士解惑）

建议参照GB51249-2017《建筑钢结构防火技术规范》第4.2.1条，结合安装工程实际，在下述防火保护举措中选取其中一种或几种：

１）包裹防火板：常适于无墙面明装风管；也可选用直接用防火板制做的组合防火风管。

２）包裹柔性毡状隔热材料：常适于橱柜内设置的风管；较适合于冰箱建筑。

３）外包水泥、金属网抹混凝土或砌砖砌体：适于横向设置的风管。

４）涂装（涂擦）防火染料：可适于钢结构库房，但不宜适于民用建筑及库房，主要成因是防火油漆低温下挥发有毒有害二氧化碳，并且低温下膨胀变型，或许阻碍风阀等执行机构的正常动作。

之外，国家标准图集07K103-2《防排烟系统设备及附件采用与安装》的附表中列举了一种防火风管———火克（Ｈａｗｋ）纤维加强碳酸盐板，耐火极限可以达到２ｈ或３ｈ。条件适合时也可以考虑采用。

三、图集

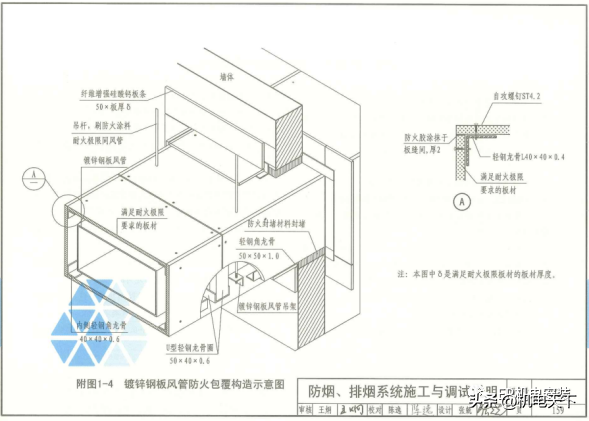

1.《15K606》

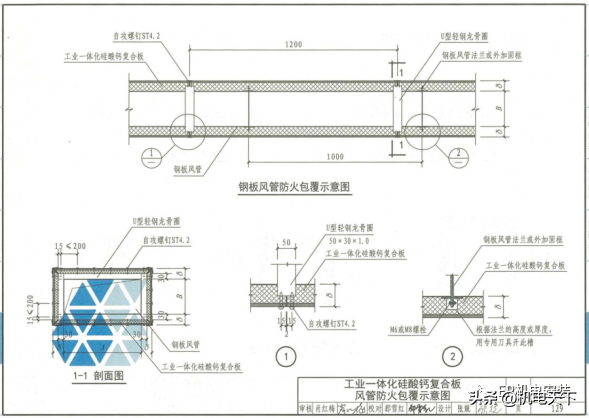

2.《20K607》

3.两本图集附表中还有介绍成品防排烟风管。

四、地方标准

1.《川渝地区》

（1）第五十条：

1除满足《标准》第4.4.8条规定的耐火极限要求外，排烟管线穿越防火隔间时，尚应满足《建筑设计防火规范》GB50016-2014（2018版）第6.3.5条的要求：防火阀两边2m范围的风管耐火极限应不大于相应防火分隔体的耐火极限。

2车辆库和设备用房区域的排烟管线，耐火极限均按不高于0.5h执行二手彩钢复合机，穿越防火隔间时，防火阀两边2m范围的风管耐火极限满足《建筑设计防火规范》GB50016-2014（2018版）第6.3.5条的要求。

（2）第五十一条：

1加压送风系统、补风系统的厚板风管薄板长度执行《标准》表6.2.1中“送风系统”的规定，排烟系统的厚板风管薄板长度执行《标准》表6.2.1中“排烟系统”的规定。

2《标准》第6.3.3条中第5款“排烟风管应按中压系统风管的规定”，是指排烟风管硬度和严密性检测执行中压系统类型。

3加压送风、补风系统按照系统工作压力及《标准》表6.3.3确定系统类型，按系统类型进行硬度和严密性检测。

2.《浙江》7.2.21：

金属（如不锈钢厚板）风管可通过将防火隔热材料选用机械固定、柔性包覆（裹）等方法固定在其表面二手彩钢复合机，以满足《防排烟标准》对风管耐火极限的要求；也可直接采用满足耐火极限要求的复合成品风管，或选用由满足耐火极限要求的复合薄板制做的复合风管。

3.《江苏》

（1）（二）排烟类12：

地下车辆库的排烟风管是否要求严苛保证0.5h的耐火极限？

答：按《建筑防烟排烟系统技术标准》GB51251-2017第4．4．8条要求执行：车辆库排烟风管耐火极限可不高于0.5h。

（2）（三）其他1：

《建筑防烟排烟系统技术标准》GB51250-2017中对消防风管的耐火极限（完整性和隔热性）提出相应的要求，怎么实现？例如要求耐火极限不高于0.5h，仅满足长度要求不做任何防护举措的不锈钢板材是否可行？

答：《建筑防烟排烟系统技术标准》GB51250-2017对怎样满足耐火极限要求未明晰详细做法。

4.《广州》2.15：

排烟风管耐火极限0.5小时的问题，单纯不锈钢风管达不到要求，造价影响太大，有何经济性做法。

答：按《防排烟标准》规范标准执行。

5.《广州轻轨第12号线》

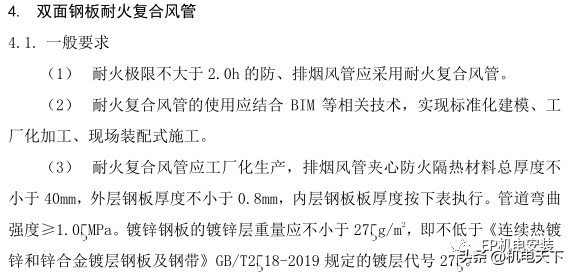

（1）双面厚板耐火复合风管

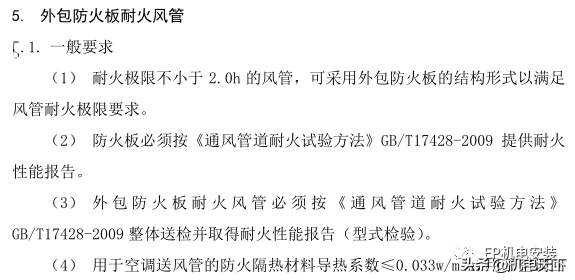

（2）外包防火板耐火风管

6.《广东》问题27：

防排烟风管选用什么材料？

答：防排烟风道选用厚板制做，总体耐火时间应满足规范要求。诸如：（1）独立竖井内的防烟风管选用厚板风管，其余地方的防烟风管选用厚板外包防火板；（2）排烟风管选用厚板风管外包防火板（包括车位排烟风管），墙面内的排烟风管选用：厚板外包防火板+40mm厚保温玻璃棉（如橱柜内无易燃物可不加玻璃棉）。厚板外包防火板可现场加工或成品。

7.《湖南》问题2：

排烟风管选用不锈钢厚板安装于室外时还要满足1.0h的要求，是否可选用刷防火染料的形式？

处理意见：排烟风管耐火极限以测试报告为准。

8.《山东》2.0.17：

《建筑防排烟标准》第3.3.8条、第4.4.8条及第4.5.7条要求防排烟风管耐火极限0.5h、1.0h和1.5h等，怎样执行？

根据《通风与冰箱安装工程施工品质初验规范》GB50243规定的高压系统风管选用防烟、消防补风、排烟风管长度；风管耐火极限参照07K103-2等其余规范、图集中防火风管做法和要求。

五、总结

为满足管线的耐火极限要求，现在常用的做法有以下五种：

第一种：金属风管+酚醛+防火板

第二种：金属风管+绝热玻璃棉

第三种：金属风管+防火玻璃棉卷材

第四种：金属风管外刷防火油漆

第五种：金属风管+工业一体化复合板

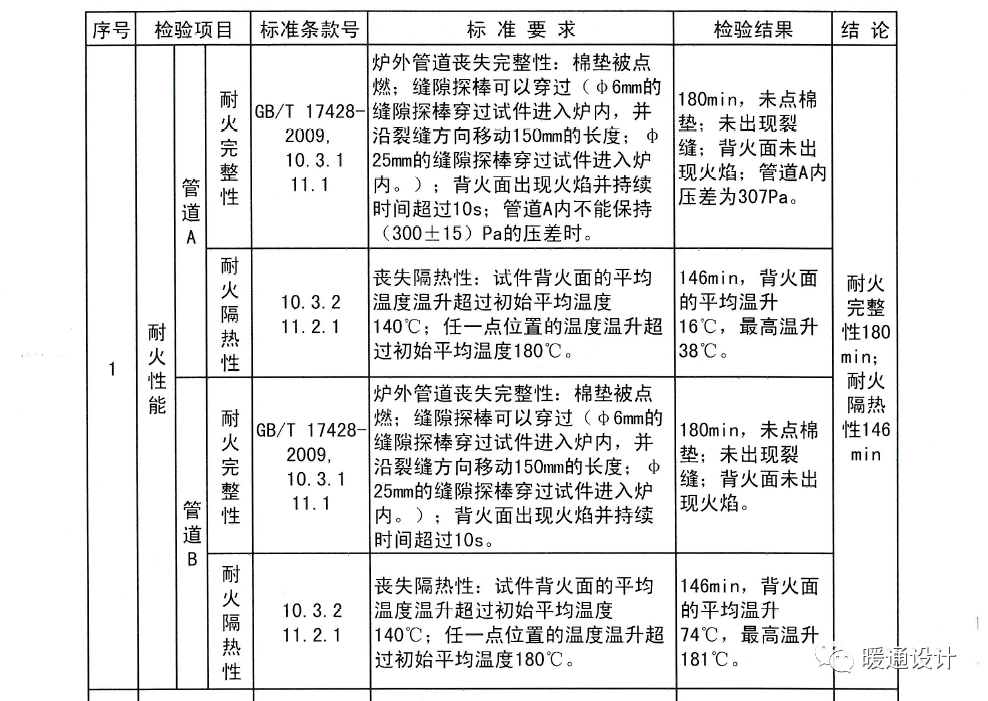

第一种可以满足耐火极限要求，并且耐火极限测试报告无。

第二种与第三种仅满足耐火隔热性，无耐火完整性。

第四种不推荐选用。

第五种是规范图示推荐的做法，比如图示15K606附表资料中的CC-1系列轻钢板复合风管和IMX系列模压镁板风管，图示20K607中的工业一体化碳酸钙复合板，由于在车间批量加工，有耐火极限测试报告，满足技术要求。

另外，还要说明的是，风管的母管型材，《烟规》仅推荐了常用的不锈钢厚板型材，其他材质的型材只是可以使用的，详细参考规范《通风与冰箱安装工程施工品质初验规范》GB50243-2016。
