1、工程概况

某工厂3#楼房，本项目建筑面积12779平米，建筑主民房高度16.55米。主体结构方式为钢梁结构二手彩钢岩棉复合板设备，分两层，一层平台高6米，楼面选用压型金属板做永久性支承模版与预制箍筋水泥结构层共同工作二手彩钢岩棉复合板设备，构成建筑物的永久组合结构。习惯称为结构楼承板。

楼承板还包括挡板、封口板、收边板等附属钢梁。楼承板铺装与主梁联结，板端头与主梁熔透焊接，后边选用钢梁与主梁穿透焊接。

钢承板为钢结构建筑之重要配套产品，具备施工简略快捷，降低工期；代替传统模版，缓解传统模版之劣势；可作为结构硬度之一部分，降低材料费用；便于弯矩、配线、配管之施工；外形整洁美观；净重轻、强度高、承重大、抗震能力好等优点。

本安装工程钢承板选用YX-344-688工字钢承板，板厚1.0mm厚，焊钉为?16宽度200mm，高出楼承板30mm。水泥硬度等级为C25。

2、施工工艺

楼承板的工艺步骤大体是那样的：弹线→排版下料→吊运→压工字钢板安装→堵头板和折边板安装→焊接固定→验收→布筋→埋件→浇筑→养护。

3、主要分项施工方式

1、弹线先在铺板区弹出构件的中心线，梁的中心线是敷设楼承板固定主位置的控制线。由钢梁的中心线控制楼承板插筋构件的插筋长度，并决定楼承板与主梁熔透冲压的焊点位置。梁的中心线将决定熔透焊次纵梁的冲压位置。因楼承板铺装后无法观测次梁挠度的详细位置，故将次梁的中心线及次梁挠度长度返弹在屋架的中心线上，定钢梁时固应将次梁的中心线及次梁挠度长度再返弹到次梁面上的楼承板上。

2、排版下料依据图纸设计要求的插筋宽度，主次梁位置、间距，跨径规格，分为标准跨压工字钢板排版图；非标准跨压工字钢板排版图；标准节点作法详图；某些节点的作法详图；压工字钢板编号、材料清单等。本安装工程压工字钢板与女儿墙插筋规格不大于50mm。

3、吊装：

1）压工字钢板厂商供货时，压工字钢板应以安装单元为单位成捆运至现场，捆压工字钢板根据厂商提供的布置图将压工字钢板根据铺设次序叠每放整齐。2）压工字钢板吊装前，需按设计施工图核实其板型、尺寸、块数和所在部位，确认调料无误后，分别随主体结构安装次序和进度，吊运到各施工节间成叠存放。存放应成条分散。压型板在吊放于梁上时应以平缓速率下放，避免粗鲁的吊放动作。3）压工字钢板在装、卸、安装中禁止用钢丝绳捆绑直接吊装，应使用软绳索或在钢丝绳与板接触的拐角处加胶皮或厚板下使用垫木，输运及存放应有足够支点，以防变型。吊装要平缓，不能有倾斜现象，以防跌落伤人。4）压工字钢板成捆堆置，应横越多根吊杆，单跨放在两根梁之间时，应留意两端支承长度，防止倾倒而导致倒塌车祸。5）刮风速≥6m/s时严禁施工，己拆开的压工字钢板应再次捆扎，否则，压工字钢板很或许被暴雨刮起，导致安全车祸或毁坏压工字钢板。

4、安装

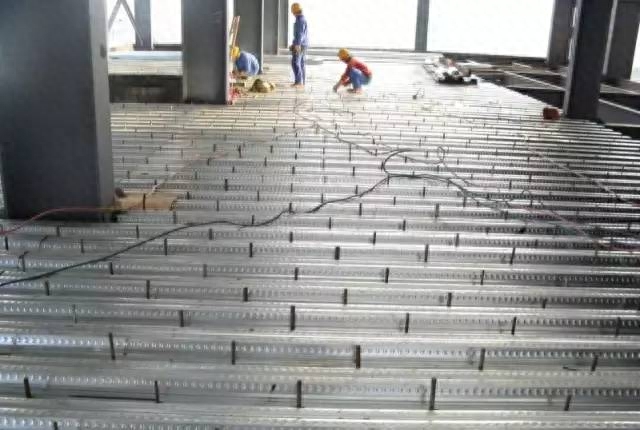

1）敷设前对弯曲变型者应矫治好。2）构件顶面要保持清洁，防止闷热及涂刷涂料未干。3）安装压工字钢板前，应在梁上标出压工字钢板铺放的位置线。铺放压工字钢板时，邻两排压工字钢板端头的波形槽口应指向。起吊就位后，相板先从构件己弹出的起铺线开始，沿敷设方向单块就位，到控制线后应适当调整板缝。4）应严苛根据图纸和规范的要求来散板与调整位置，板的直线度为单跨最大误差10mm，板的错口要求＜5mm，检测合格后方可与女儿墙连结。5）压工字钢板的敷设方向本安装工程敷设方向应平行于小次梁方向敷设，在桥台处断掉，插筋不大于50mm。6）不规则面板的敷设依照现场构件的布置状况，以构件的中心线进行放线，之后在放出控制线，得出实际要敷设压工字钢板的面积，再依照压工字钢板的的长度进行排版。以后再对压工字钢板进行放样，切割。将压工字钢板在地面在平台上进行预拼和，发觉有咬合不紧和不严密的部位要进行调整。根据实际排版图进行铺装，连结固定。

5、挡板、收边板与折边板安装为避免墙体砂浆浇注时开裂，保持楼承板密封严密、和四边结构宽度。挡板、收边板与折边板的长度不大于4mm。施工简图如下：

6、焊接固定

1）每一片压工字钢板内侧沟底均需以16mm半径的焊钉与主梁固定，焊点的平均最大宽度为20㎝。冲压材料应得穿透压工字钢板并与主梁材料有良好的熔接。果选用穿透式钢梁直接透过压工字钢板植焊于女儿墙如上，则钢梁可以代替上述的部份焊点数目。

2）与主梁的冲压除了包括压工字钢板两端头的支承构件，还包括跨间的次梁；假如钢梁的冲压电压过大，导致压工字钢板烧穿而松脱，应在钢梁底下补充焊点。

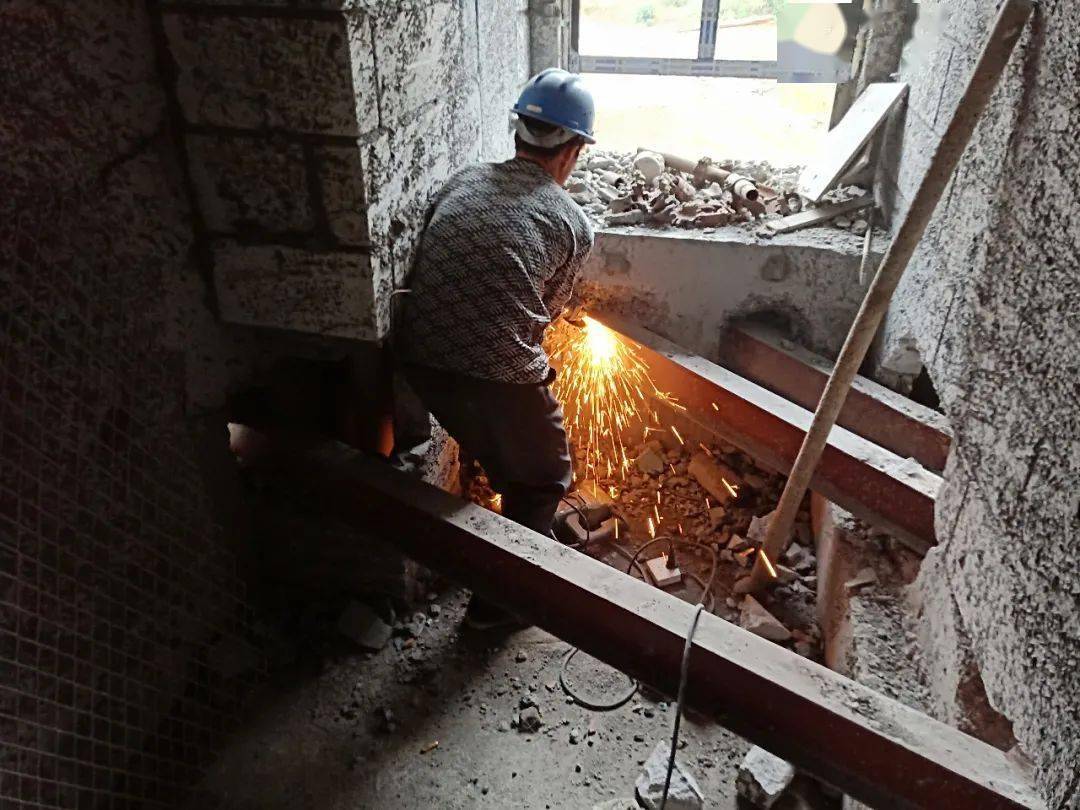

3）现场开孔及切割：工地现场所需压工字钢板的切割工作，如底边、切角、超长、留孔及一些不规则面等，均应使用等离子切割机，防止破坏厚板表面涂层处理。如使用二氧化碳甲烷切割，则应于切割口边沿涂上富锌粉防锈漆，以免破损；进行水电、通风管线施工施工时，由压工字钢板施工人员进行切洞。切割后应按要求进行石台的防护。

4）在压工字钢板定位后弹出切割线，沿线切割。切割线的位置应详参照墙体留洞图和布置图，并经核实；通常裂缝应尽或许留在水泥浇注后再切割,如垂直板肋方向的预打孔有损及压工字钢板的沟肋时，应当按规定补强。补强举措参看图开孔补强施工大样

6）压工字钢板按图纸放线安装、调直、压实并焊接可靠。要求如下：①波纹对直，从而箍筋在波内通过；②与梁插筋在凹槽处，便于施焊；③每凹槽处应当冲压可靠，每凹槽焊点不得超过一处，冲压点半径不得大于25px。④压工字钢板铺装完毕、调直固定后应及时用锁口机具进行锁口，避免因为存放施工材料或人员交通，致使压型板咬口分离。⑤安装完毕，应在箍筋安装前及时清扫施工垃圾，剪切出来的废料应搜集到地面上集中存放。

7、钢筋水泥部份施工墙体待压工字钢板、栓钉初验合格后，方可进行箍筋安装工程的施工。组合墙体的水泥部份施工与纯水泥拱圈施工工艺基本类似，浇在筑水泥时，因为本安装工程选用无支撑压工字钢板作为墙体模版，所以在水泥浇注时，应提防防止水泥堆积偏低，以及倾倒水泥所造成的冲击

4、质量保证举措

1、主控项目

1）工字钢板与主体结构的插筋支承厚度应符合设计要求且不得少压于50㎜。2）检测数目：沿连结横向厚度抽验10％且不应超过10m。3）检测方式：估计和尺子检测。

2、一般项目

1）压工字钢板安装应平整、顺直，拉面不应有施工残留物和脏物，不应有未经处理的错钻裂缝。检测数目：按面积抽验10％且不应超过10m2。检测方式：观察检测。品质控制点1）压工字钢板施工品质要求波纹对直，所有的开孔、节点裁剪不得用氢气甲烷焰施工，防止烧毁不锈钢层；2）板缝咬口点宽度不得小于板长度的1/2且不得小于400mm，整条缝咬合的应确保咬口平整，咬口深度一致；所有的板与板、板与钢梁之间的空隙不能直接透光，所有长度小于5mm的缝应用混凝土、胶带等挡住，防止渗漏。

5、职业健康、施工安全的关键要求

1、在压工字钢板施工曾经，应按照建立安全生产管理的要求做好安全技术交底，层层落实安全生产责任制。

2、定期与不定期的进行安全检测，时常举办安全教育活动，使全体员工增加自我保护能力。

3、现场用电应当严苛执行GB50194—93、JGJ46—88等的规定，施工用电的接电口应有防雨、防漏电的保护举措，避免施工人员高空触电。踏入施工现场应当戴安全帽，高空作业应当系安全带，穿防滑鞋。做好高空施工的安全防护工作，敷设专用交通马道，在女工施工的女儿墙顶部安装安全绳，人施工时应当把安全带挂在安全绳上，工防止高空坠地；在施工曾经规避高空作业人员进行身体检测，对患有不宜高空作业疾患（血管病、高血糖、贫血等）的人员不得安排高空作业。压工字钢板施工时两端要同时举起，轻拿轻放，防止滑动或翘头，施工剪切出来的料头要放置稳当，随时搜集，防止滑落。

非施工人员严禁踏入施工楼层，免冲压弧光冻伤耳朵或刺眼导致受伤，避冲压辅助施工人员应戴眼镜配合施工。要有靠谱的防跌落举措防止施工人员高空坠地；施工时两端要同时举起，轻拿轻放，防止滑动或翘头；施工剪切出来的料头要放置稳当，随时搜集，防止滑落；施工时要敷设必要的人员交通用马道；非施工人员严禁踏入施工楼层，防止冲压弧光冻伤耳朵或刺眼导致受伤，冲压辅助施工人员应戴眼镜配合施工；下一楼层应有专人监控，避免其别人员踏入施工区和冲压火花倒塌导致火灾。
