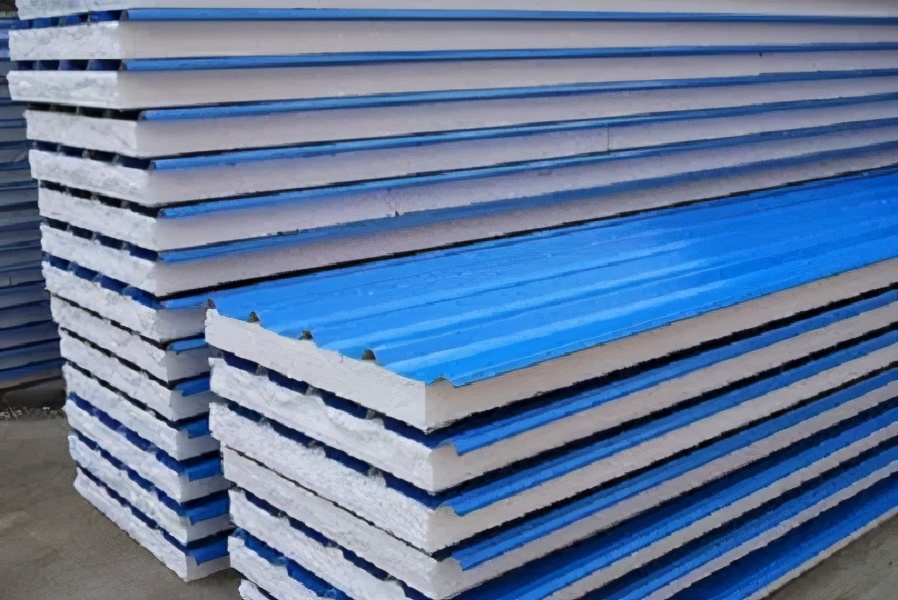

彩钢夹芯板具有防水、保温隔热、轻质、抗震、易于搬运与安装等特点。由于其生产投资和技术门槛较低，很多企业没有属于自己的核心技术，产品档次低，低水平重复投资现象普遍，导致该行业出现拼价格的局面，企业只能通过压低价格争取订单，在原材料选取上偷工减料，导致产品质量低下。为此，四川省市场监管局发布风险提示，希望购买者谨慎消费。

低档次产品伤害形式

芯材密度

GB/T 23932-2009《建筑用金属面绝热夹芯板》标准要求聚苯乙烯芯材密度不得低于18kg/m3，岩棉芯材密度为100kg/m3。由于企业生产过程中严重偷工减料，直接使用低价的低密度芯材，造成芯材密度不符合。

芯材导热系数

导热系数反映的是材料的保温性能，指材料热传导的性质，导热系数越小，材料保温性能越强，导热系数越大，材料保温性能越弱。GB/T 23932-2009《建筑用金属面绝热夹芯板》标准规定的聚苯乙烯彩钢夹芯板导热系数应不大于0.038W/（m·K），岩棉彩钢夹芯板导热系数应不大于0.043W/（m·K）。由于芯材密度低，材料的体积密度小，颗粒相对少，在颗粒中的密闭气泡也随之减少北京彩钢夹芯板厂家，热流容易通过该材料，造成导热系数偏大，材料保温性能弱。

粘结强度

GB/T 23932-2009《建筑用金属面绝热夹芯板》标准规定的聚苯乙烯彩钢夹芯板粘结强度不得小于0.10MPa，岩棉彩钢夹芯板粘结强度不得小于0.06MPa。由于芯材密度低，芯材间粘结力较小，在受外力作用时造成自身断裂。

剥离性能

GB/T 23932-2009《建筑用金属面绝热夹芯板》标准要求粘结面上的芯材料均匀分布，并且每个剥离面的粘结面积应不小于85%。企业在生产过程中可能涂胶不均匀、漏胶、漏涂或使用劣质的胶粘剂，造成剥离性能差。

耐火极限

按GB/T23932-2009标准要求，岩棉夹芯板厚度小于或等于80mm时，耐火极限应不小于30min。彩钢夹芯板芯材隔热性能不好，在受火面持续高温燃烧下北京彩钢夹芯板厂家，芯材将热量传递到背火面，导致背火面的温升超过标准值，最终导致彩钢夹芯板丧失隔热性，造成耐火极限不符合。

使用建议

采购时，应选取金属面材厚度大于0.44mm且芯材厚实的彩钢夹芯板，并要求生产销售者提供产品质量检验报告。钢板过薄和芯材密度过小的彩钢夹芯板，在使用中可能引发倒覆、坍塌事故。

观察彩钢夹芯板粘结及剥离性能，观察是否有夹空、涂胶不均匀、漏胶、漏涂等。若粘结不牢，在实际使用过程中会引起分层、物理机械性能降低等情况，影响产品使用寿命，易造成倒覆、坍塌事故。

安装彩钢夹芯板时，应选用有装配资质的单位，严格按照产品标准、防火设计等规范要求进行安装。
