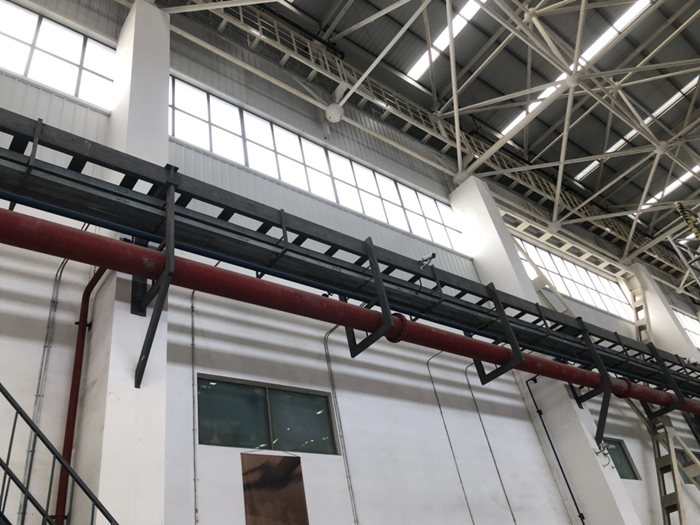

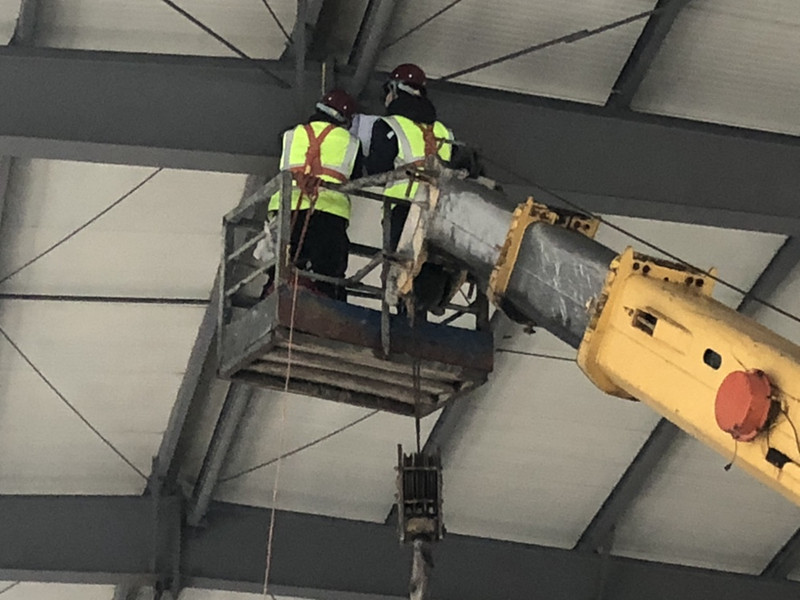

钢结构网架检测案例：杭州XX中心屋面层钢结构网架安全性检测

杭州XX中心为二十五层现浇混凝土框架结构商业办公楼，屋面四面为钢排架围挡设置幕墙和广告牌灯箱，屋顶为钢网架屋顶，因屋面北侧设置冷却塔设备，水汽严重，临近钢排架和屋面网架锈蚀严重，部分网架杆件已锈蚀穿透。为全面了解屋顶钢结构目前损坏状况，特委托进行安全检测，并分析结构现状，综合现场检测，提出合理化建议，出具检测报告。

检测范围：XX中心屋顶轴1~7南、北立面，轴A~G东、西立面及轴1~7×A~G屋顶层的钢结构网架，检测区域标高为93m~105m。

本次检测的主要内容包括：

(1)钢结构体系布置核查, 主要钢构件的截面尺寸测量复核;

(2)用表面硬度法、采用里氏硬度计检测钢材强度;

(3)屋顶钢结构构件外观检查;

(4)根据现场检查结果，依据国家相关规范标准对钢结构体系的内力和变形进行复核分析，分析结构薄弱部位，评价结构整体承载能力;

(5)检测鉴ding结论及处理建议。

现场检测日期:2021年5月14日~15日

沈阳钢结构大棚检测 彩钢屋顶承载力检测资质认可机构

钢结构屋顶为什么会在暴雪下发生坍塌?

1.设计之初，对于雪荷载的考虑不充分针对钢结构，在设计过程中如果对积雪载值估计不足彩钢房屋顶结构，那么荷载就远远达不到抗雪的要求。比如GB50009中规定“屋面板和檩条按积雪不均匀分布的最不利情况采用”，但由于规范没有给出积雪分布的具体形状和计算方法，导致一些钢结构在设计之初，设计人员未充分考虑实际积雪状态，机械套用荷载规范，严重脱离实际工况。

2.钢结构疲劳损害缺乏充分考虑。基于钢结构具备自重轻、高强度、良好的抗震抗风性能、施工周期短、节能环保等优点而被广泛应用到工农业建筑领域中，随着制造业的不断发展，钢结构厂房及大棚的建设也往大跨度、大面积的方向发展，然而跨度大，没有充分考虑钢结构的疲劳损害往往容易使钢结构在长期的荷载作用下，出现承载力下降的情况，从而导致积雪压垮钢结构厂房的事故多有发生。

3.厂房钢结构缺乏保养。很多时候钢结构厂房及大棚承载力下降普遍是因为厂房在长期的使用中缺乏适当的保养所致，由于钢结构存在构件易腐蚀的缺点，若厂房钢结构出现锈蚀现象而不重视，任由锈蚀范围不断扩大，破坏钢结构的稳定性，有缺陷的厂房及大棚如何面对大雪天气?因此，要保障钢结构厂房的坚固耐用，就不能忽视其日常保养，及时排除安全隐患，遇到大雪天气积雪过厚、清理不及时就容易钢结构建筑坍塌事故。

4.其它因素。

4.1.导致积雪压垮钢结构厂房的因素有很多，除了设计没有根据实际情况与地区充分考虑钢结构的疲劳损坏和厂房缺乏定期维护保养外，还与钢结构厂家构件的制造质量、建设方施工质量的好坏、材料选择是否合理并且质量是否合格过关等因素有关。

4.2.钢结构现场安装也是重中之重，有的安装单位在安装过程中未按设计施工，支撑系统未按要求施工：比如隅撑、水平支撑、檩条拉杆等未张紧，遇到积雪过厚造成结构失稳出现垮塌。

4.3.还有一些钢结构大棚、临时工棚、菜市场的屋顶等一般都是找社会上钢结构安装包工头，他们并没有相关资质，也没经设计计算只凭自己经验来对结构进行加工安装，这样的结构也是大雪压垮主要对象。

钢结构屋面检测案例：上海市黄浦区XX路XXX号钢结构屋面完损状况检测

受检范围分别为1#屋面、2#屋面和3#屋面，受检屋面均建于2008年。

1.本次检测的主要内容包括：

(1)屋面钢结构使用情况等历史资料调查;

(2)屋面钢结构布置复核;

(3)屋面钢结构节点连接检查;

(4)屋面钢结构损伤调查;

(5)提供检测结论及建议。

2.现场检测日期：2021年10月9日

3.技术依据：

(1) 《钢结构工程施工质量验收规范》(GB 50205-2001);

(2) 《钢结构现场检测技术标准》(GB/T 50621-2010);

(3) 《建筑结构检测技术标准》(GB/T 50344-2004)。

4.判定标准：

(1) 《房屋完损等级评定标准》(城住字(1984)第678号);

(2) 业主提供的有关资料。

钢结构倒塌事故分析关键环节—结构体系检查

某正在施工的钢结构四层楼在安装预制混凝土楼板时突然发生整体倒塌，造成人员伤亡。事故发生时，已安装完部分柱子、主梁、系杆和部分混凝土楼板。

从局部破坏的形态看，柱脚锚拴大部分被拔出，柱脚底板变形断裂。连系钢梁与柱子的连接都出现了变形断裂、螺栓孔拉开。

从连接构造上来看彩钢房屋顶结构，柱子的柱脚未采用靴梁且底板较薄仅18mm厚，倒塌后柱脚锚拴大部分被拔出，柱脚底板变形断裂，说明柱脚传递弯矩的能力很弱，设计上应属于铰接柱脚。梁与柱的连接都是用柱子上焊接的耳板通过螺栓与工字形截面的梁腹板连接，尤其是联系钢梁与柱子只用两个螺栓连接且连接于抗弯能力很弱的柱腹板上，这在设计上也是属于铰接。

整个结构未设柱间支撑，柱脚和梁柱连接均为铰接，不能形成稳定的结构体系。换句话说，结构体系上的缺陷是造成这次倒塌的根本原因。

从上面倒塌事故可以看出，钢构件是刚接还是铰接以及是否设置柱间支撑对结构安全至关重要。在钢结构检测鉴ding过程中，一定要检查结构体系，根据实际连接构造情况确定构件是刚接还是铰接，这不仅是防止出现不能形成稳定结构体系的情况，更多的还是保证结构计算模型的准确性，使jian定结果符合实际情况。

另一项重要内容是支撑布置检查。缺少支撑或支撑布置不合理会造成如前面所述的结构倒塌，或者结构受力状态改变导致承载能力不足。结构支撑包括柱间支撑、屋架支撑、工作平台支撑、天窗架支撑、檩条支撑等。

在既有钢结构的检测鉴ding工作中，结构布置检查不仅要检查跨度、柱距、标高、变形缝位置，还要检查结构体系，确定构件是刚接还是铰接，支撑是否有缺失、损伤，支撑布置不仅要检查是否满足原设计要求，还要判断是否合理。只有这样，才能保证检测jian定结果准确无误。

沈阳钢结构大棚检测 彩钢屋顶承载力检测资质认可机构

近期，北方多个地区降下了大雪，虽然初雪是美丽的，但也给人们带来很大的安全隐患。暴雪过后多地出现厂房棚顶被积雪压垮。2021年11月8日凌晨4点35分左右，沈阳市第五十三中学报告厅棚顶发生坍塌，无人员受伤，相关部门一时间到达现场进行处置。经初步了解，因该处积雪过厚导致受损，具体原因正在进一步调查。河北霸州东部的很多工厂的厂房彩钢屋顶发生坍塌、河北沧县一加油站顶棚坍塌、吉林大雪压顶彩钢羊棚坍塌、辽宁省鞍山市千山区大屯镇农贸市场屋顶发生坍塌、内蒙古通辽市暴雪致牛棚棚顶坍塌压死家畜，保定市徐水区也出现多地车棚被大雪压塌。。。。。。

暴雪中发生坍塌的建筑以钢结构为主，比如厂房、大棚、加油站，食堂、膜结构等。当然一些临时性的建筑(临时工棚、菜市场的屋顶)有的没有经过设计搭设的我们先不去讨论。对于一些经过设计单位正规设计的，有资质施工单位施工的建筑屋顶钢结构，为什么还会在暴雪下发生坍塌呢?
