地址中国上海市青浦区重固工业区新丹路 368 号电话021-61538830 email info@zhongji.com传真 021-52303508 彩钢夹芯板机械设备彩钢夹芯板机械设备是生产两层彩包涂层钢板与阻燃型 EPS 板经粘结复合构成的夹芯板。彩钢夹芯板剖面示意图如 1。EPS 彩钢夹芯板以其优良的性能广泛应用于建造大型工业厂房、仓库、体育馆、冷库和夹层等领域。 一、生产工艺及性能 图 1 彩钢夹芯板设备 彩钢夹芯板由三层材料粘结而成外层由高密度的涂层钢板或装饰木板构成芯材是一种低密度的 EPS 板使用热固性胶将涂层钢板和 EPS 板粘结在一起。外侧的金属板可选用普通钢板、不锈钢板、铝板或镀锌铁板。还可做成外面为装饰板里面是金属板或外面是低碳钢板也可为不锈钢 里面用塑料复合板涂塑钢板 。EPS 板材切割成所需的厚度用粘接剂将其粘接在金属板上粘接剂一般采用两组分聚氨酯胶。彩钢夹芯板具有保温、防水和承重三重功能又主要用于建筑物的墙体和屋面因此构成彩钢夹芯板三层材料的质量将直接影响着彩钢夹芯板使用寿命、耐久性和建筑安全度。

彩钢夹芯板是五层复合材即钢板-胶-EPS 板一胶一钢板。其各层的厚度比为 0.5:0.3100(取常用的厚度)0.30.5。彩钢夹芯板的一大特点是板与板间的连接处为 EPS 板接触或软泡沫条填充 不会出现冷热桥。彩钢夹芯板的热阻值极大导热系数很小是砖的 l/20。从隔音原理看轻密度结构的隔声性能差当需要提高隔声能力时要采取其他辅助措施如双层墙中间填充松散吸音材料加强拼装缝隙密封等。从防火性能来看彩钢夹芯板是由两层非燃烧材料钢板中间夹以难燃材料构成阻燃型 EPS 泡沫板燃烧性能的氧指数值达到 30 以上。外层钢板厚度通常为 0.5mm、0.6mm、0.75mm 等上下表层钢板厚度一致。芯板为聚苯乙烯泡沫塑料厚度通常为 50mm、75mm、100mm、125mm、150mm、200mm、250mm 等。对其中 50mm、75mm、200mm 的抗弯抗压性测试结果如表 1、表 2。彩色涂层钢板与芯板之间采用粘结剂粘结胶的厚度为 0.3mm 左右。 表 1 彩钢夹芯板抗弯性能测试结果 试件尺寸 mm 试验跨度 mm 允许荷载 KN/rrr2 允许挠度 mm 破坏荷载 KN/rrr2 允许荷载下 实测挠度mn 3000 x 400 x 50 2530 1.0 10.54 3.56 9.86 3000 x 400 x 50 2530 1.0 10.54 3.06 10.53 地址中国上海市青浦区重固工业区新丹路 368 号电话021-61538830 email info@zhongji.com传真 021-52303508 3000 x 400 x 50 2530 1.0 10.54 3.16 10.21 3000 x 400 x 200 2900 3.0 12.08 9.84 7.04 3000 x 400 x 200 2900 3.0 12.08 10.86 5.50 3000 x 400 x 200 2900 3.0 12.08 10.00 6.88 表 2 彩钢夹芯板的抗压性能测试结果 试件尺寸mm 允许荷载kN/m2 破坏荷载kN/m2 3000 x 400 x 75 9.08 19.1 3000 x 400 x 75 9.08 17.9 3000 x 400 x 75 9.08 19.8 二、施工技术彩钢夹芯板用于建筑是建筑技术的一种新的发展在这以前还没有一种建筑板材集承重、保温、防水和装修于一体的功能。

基于这一特点在应用彩钢夹芯板于建筑上时要充分考虑发挥这些特点和避免由这些特点所带来的问题。一彩钢夹芯板屋面设计彩钢夹芯板多用于大跨度工业建筑与公共建筑屋面它们大多数为板、檩结构。彩钢夹芯板做屋面板既承受自重又要承受施工荷载、雪荷载和正负风载它必须与屋面檩条相连荷载通过檩条传给梁、柱等。因此要出现若干个板与檩条的连接点屋面除板材外还有若干各种各样的泛水配件。泛水件之间泛水与板材之间板与板之间泛水件与周围建筑物间都要进行连结这就产生了大量的连接点。以上这些连接点的处理构成了彩钢夹芯板设计关键。1全部纵向板缝的布置方向与屋面排水方向一致。一般不得使水流方向与纵向板缝交叉避免纵向缝处出现漫水现象。板与板间的纵向缝及与屋面间的屋脊缝采用构造防水为主材料防水为辅的方法仅用构造防水一般情况下不会出现缝隙进水现象但在风雨交加的天气在彩钢夹芯板的翻边与其上的扣槽件侧壁间由于零件加工、施工安装等原因不可能完全吻合彩色钢板表面又十分光滑摩擦系数很小往往会出现雨水斜射反冲现象。故加以材料防水是必要的。 2板与板间的横向缝采用顺水搭接材料密封的方法搭接长度不小于 120mm材料密封除有防水作用外还有防止密封钢板切口锈蚀的作用。

3彩钢夹芯板与檩条的连接一般都是穿透屋面连接这种方法简单施工方便但必须在屋面上打穿透孔连接点暴露在大气之中经常受到风雨和大气的侵蚀。在彩钢夹芯板屋面的设计中不少部门开始采用隐蔽连接的做法为了解决这一问题创造了“凹”件隐蔽连接法。“凹”件隐蔽连接法是采用类似凹形的连接件凹件通长或间断将其扣压在彩钢夹芯板的翻边上通过镀锌螺栓将凹件与彩钢夹芯板底的檩条相连接在上面扣以“n”形彩色钢板防水配件构成。 彩钢夹芯板与配件、配件与配件、彩钢夹芯板与彩钢夹芯板间的构造连接全部采用铝拉铆钉连接。 4与天沟交接处的屋面彩钢夹芯板宜采用彩钢夹芯板与天沟侧壁搭接联接的方法。搭接长度不小于 120mm。屋面坡度取值应考虑排雨水和施工条件一般彩钢夹芯板屋面坡度不小于 1/20不大于 1/7。小于 1/20 排水速度缓慢排水坡下游积水较高。大于1/7 时由于板面较滑施工人员屋面的行走搬运板材不便不安全。5排板的标志尺寸规定垂直于板缝方向排板时板的标志尺寸取 1220mm板的实际宽度尺寸一般为 1 218mm±2mm。彩钢夹芯板的长度一般为 6m。尽管彩钢夹芯板生 地址中国上海市青浦区重固工业区新丹路 368 号电话021-61538830 email info@zhongji.com传真 021-52303508 产可以任意长但考虑上下钢板表面温差造成的不等值膨胀因素板过长在温度作用下会使板的上表面钢板发生弯曲变形。

6支承彩钢夹芯板的檩条数量和间距由板的承载力和屋架屋面梁等对檩条的布置要求决定但一般情况下应使一块板支承在至少三块檩条上。在遇到屋脊线与板纵向缝斜交时斜交屋脊线必须设置斜向檩条以保证彩钢夹芯板斜端头的支承条件。檩条上表面一定要与屋面坡度相平行以保证板与檩条间呈面接触。在两板长向搭接处檩条上翼缘宽度应不小于 100mm不足时应设置双檩条或加焊通长角铁。在屋面的每一坡面边缘处韵檩条和两板长向搭接处的檩条上应通长预打帖2 拉铆孔间距 300mm避免高空打眼困难。彩钢夹芯板屋面本身是一种轻型屋面围护结构檩条应采用轻型冷弯薄壁型钢 对于节省钢材 减少电钻打眼的困难是很有利的 但应切实做好防腐蚀处理。二彩钢夹芯板墙面设计这里指的是大型公共建筑和工业建筑采用彩钢夹芯板构成外墙时的设计。 其中又分为外檐墙和外墙两类外檐墙多用于大型公共建筑。这些外檐墙多在 3m 高度以上最大长度到5m。1彩钢夹芯板外墙应连接可靠施工方便注意外观效果。每一板的下端应设有支承件。墙板一般情况下采用外露螺栓穿透连接外檐墙高度在 6m 以下时也可采用两端部隐蔽或螺栓连接。外墙最下端采用泛水的做法避免雨水进入室内。

2墙面布置设计时要注意板材型号尽量统一构造简单板材与洞口配合适当墙面划分外型美观。基本布置设计原则同屋面板但窗门洞口的设置应与板的排列相协调最好采用带形窗和独立竖向窗。3彩钢夹芯板墙面所承受的风荷载首先传递给墙梁。墙梁有钢筋混凝土、冷弯型钢和普通型钢形式根据情况不同可以灵活处理。墙梁间距除考虑墙梁自身的力学性能以外还应考虑彩钢夹芯板自身的承受风载能力。 不论彩钢夹芯板两端头线与板长呈垂直或斜交均应在板端设墙梁。墙板一定要伸出墙梁时一般不应大于 500mm。大于 l 200mm×1 200mm 的窗扇和门扇一般不直接支承在彩钢夹芯板上 而应在洞口处设置支承门窗的横梁和立柱。 窗上下横梁应与墙相协调。三彩钢夹芯板组合房屋设计彩钢夹芯板组合房屋设计是指房屋全部采用彩钢夹芯板拼装而成。 这种房屋不设其他材料的梁柱、墙。有时为了建筑艺术需要也局部配合其他材料的墙体。1以轻型墙体支承轻型屋面。2采用纵向墙承受屋面荷载的原则。房屋的空间刚度依靠纵横墙和屋面组成的连续六面体来保证。故当横墙间隔大于 6m 时应加设板柱。3板与板间的连接通过铝型材、金属连接件以及间距 200mm 铝铆钉将其连接成整体。

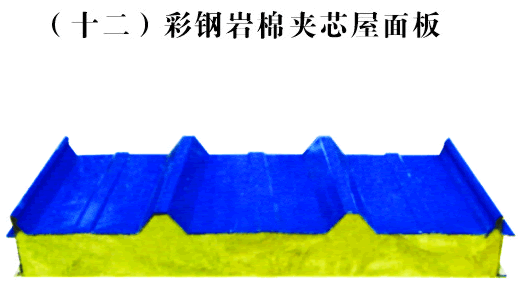

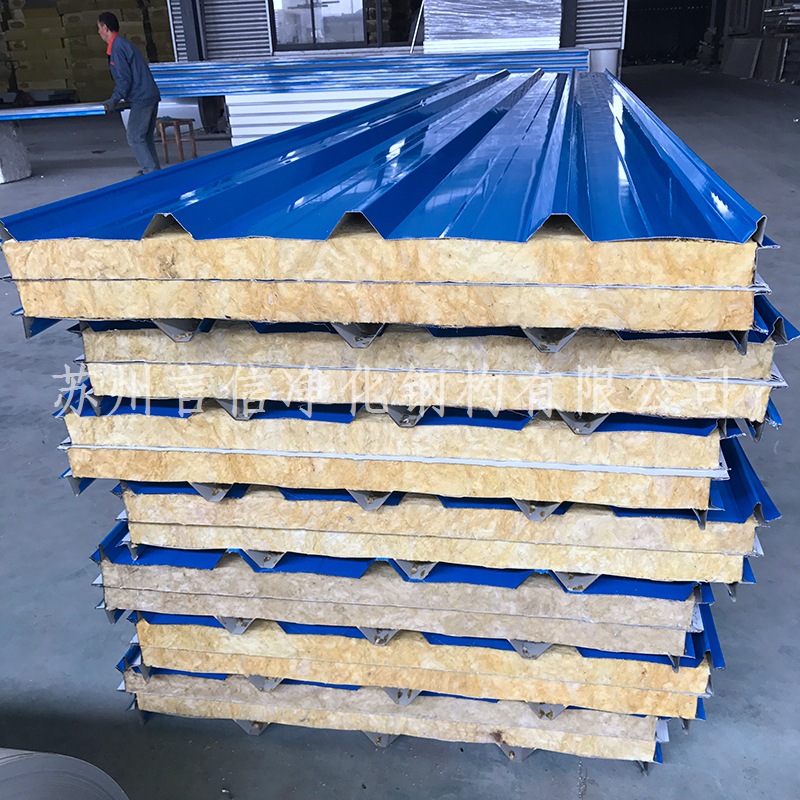

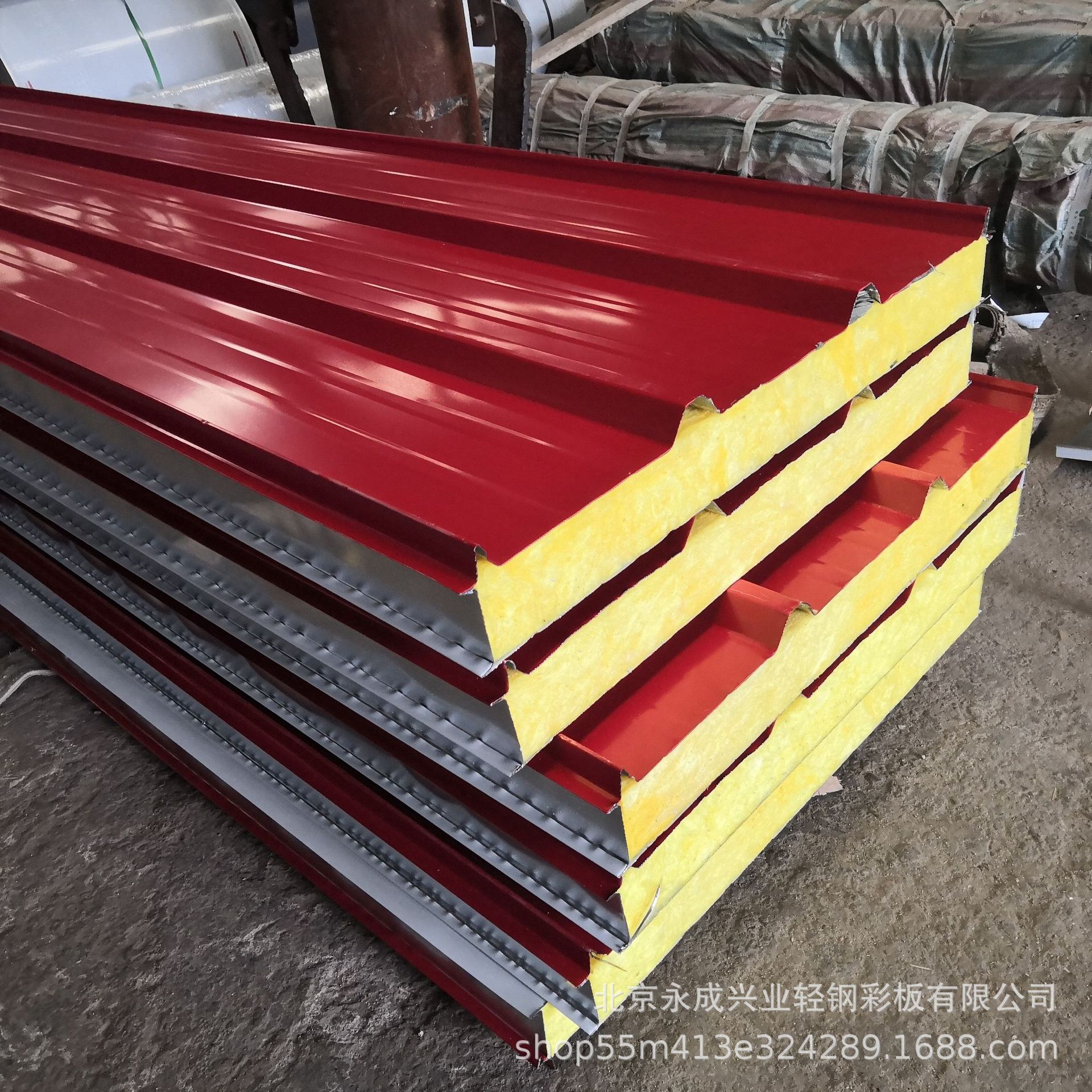

板与地面连接采用膨胀螺栓与槽型金属件。 整栋房屋的屋面板与墙板、 墙板与墙板间可看作铰接如同一个开口向下、内部有若干道纵横分隔板的盒子结构。4 由于房屋重量轻 建筑自重约 50—70kg/m2 传到纵向承重墙板上的线荷约为 900N/m传到地面上约为 1.5KN/m。自重对地基基础已成为很不重要的因素因此组合房屋设计中不考虑设专门基础而只需将混凝土地坪直接与墙板相连即可。 三、PU 聚氨酯夹芯板设备主要特点: 1。包装后的设备用于连续生产 PU-复合夹心板,可加工或喷锌。参考图纸的详情面板形式小组形式。最大长度的面板彩钢夹芯板设备二手,可以为 6000 毫米而厚度范围 50 - 200 毫米。过渡垫板与板厚的20 毫米也可以被制作出来。设备也可以被用来使夹心板其他形式只要成型机,得到改变。 2。包装后的设备是由两个开卷机彩钢夹芯板设备二手,两个成型机、两跨刀,两套复合膜机制,一个多层压机,一个反应的低压注塑机及托辊输送; 地址中国上海市青浦区重固工业区新丹路 368 号电话021-61538830 email info@zhongji.com传真 021-52303508 PU 聚氨酯彩钢夹芯板 四、金属面 EPS 和岩棉夹芯板设备主要特点 金属面 EPS 和岩棉夹芯板设备 1.彩钢夹芯板生产线主要由瓦楞板压型机和彩钢复合机组成 可以一次性制做墙面彩钢夹芯板或屋面彩钢夹芯板 并且瓦楞板压型机和复合机可以独立生产。

整条流水线压型部分由彩钢板开卷机、冷弯成型主机、切断装置组成复合机部分由彩钢板开卷EPS 板或岩棉板输送墙面浅波峰压制混合涂胶、加温加压、复合、平板卷边、企口板翻边、开槽、整边、气动夹紧、自动覆膜、自动切割、成品拖架组成 2.主机传动采用蜗轮蜗杆传动保证了复合速度平稳均匀 3.主机采用变频调速可按照预先设定的夹芯板长度自动切断 4.主机采用外包橡胶辊卧式复合保护了彩钢板漆面保护及夹芯板的加压复合 5.主机采用优质加厚矩形钢焊接并进行除锈、抛光、刨平和时效处理 6.适用芯板可发性聚苯乙烯泡沫板聚氨脂板挤塑板以及岩棉板 7.适用彩钢板宽 1000-1200mm厚 0.2-0.8mm可以任意长度 8.设备产量5-7m/min设备总长60m设备总重约 30 吨设备总功率60kw设备生产彩钢板厚度50-250mm。 地址中国上海市青浦区重固工业区新丹路 368 号 邮编:201706 电话021-61538830 传真021-52303508 MSNepsmachinery@hotmail.com emailinfo@zhongji.com 网站
