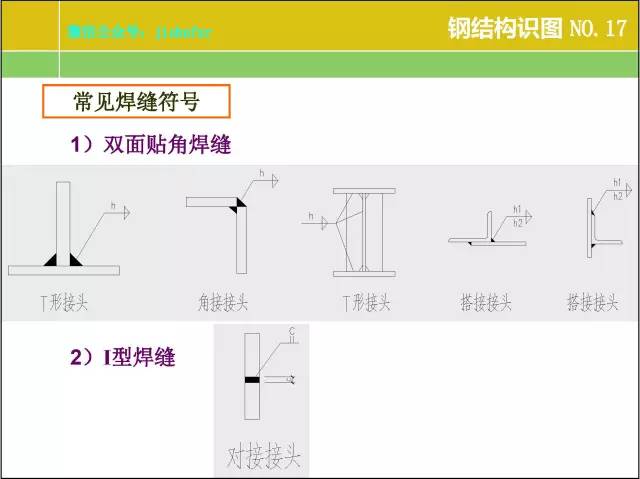

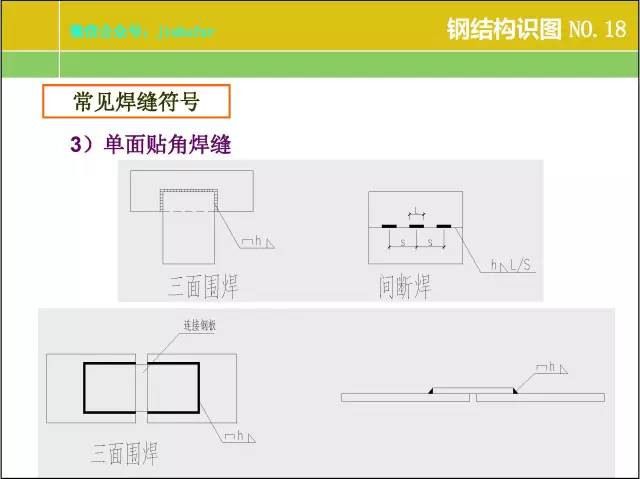

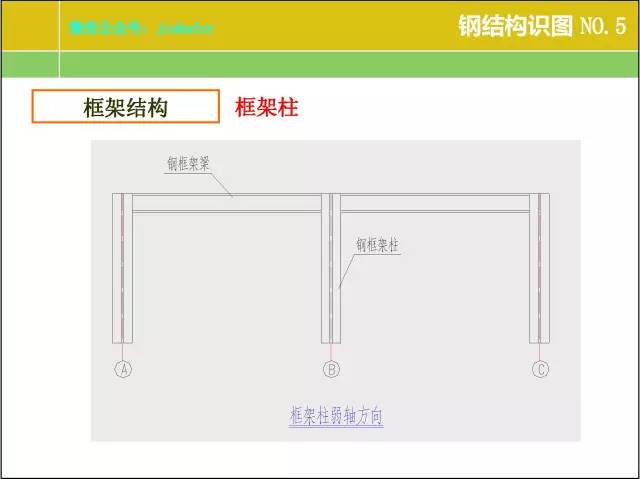

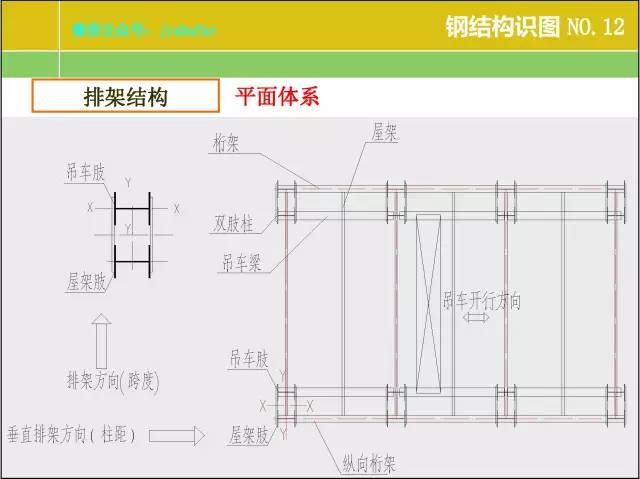

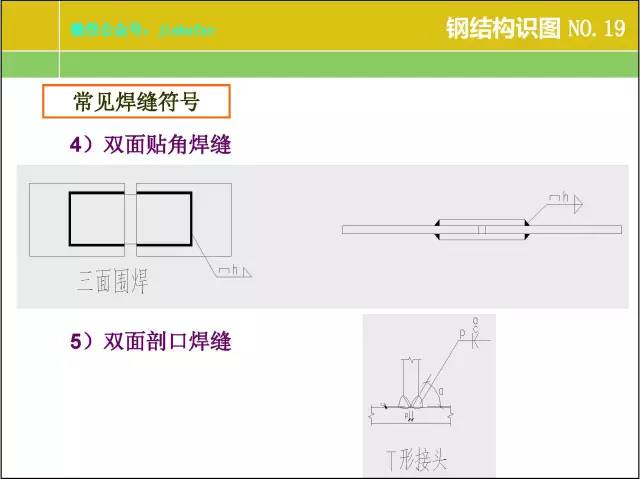

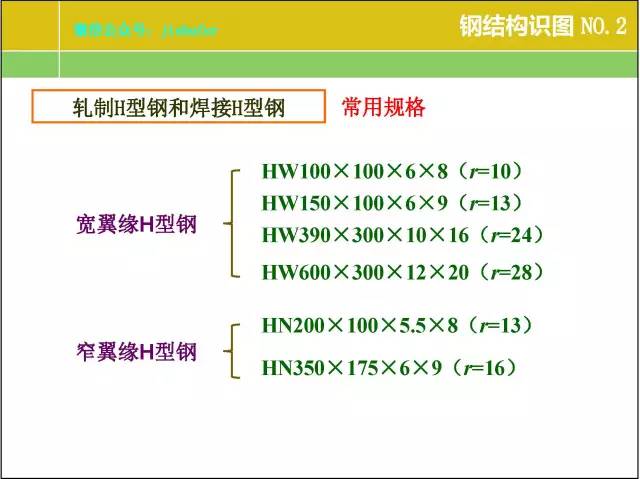

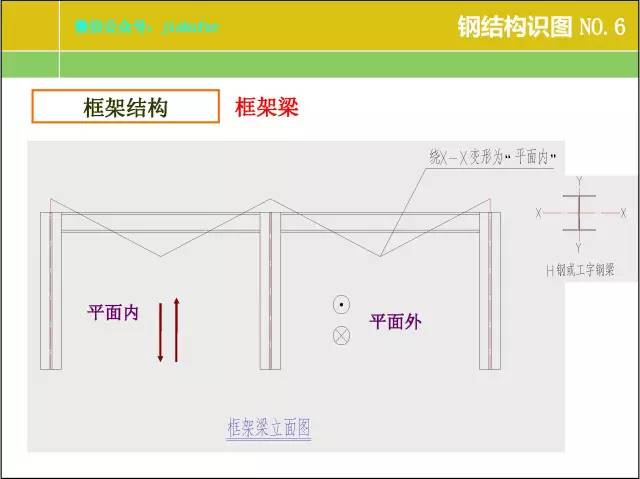

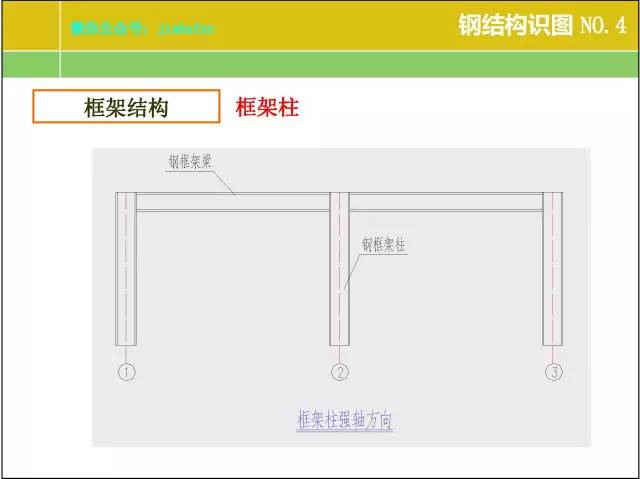

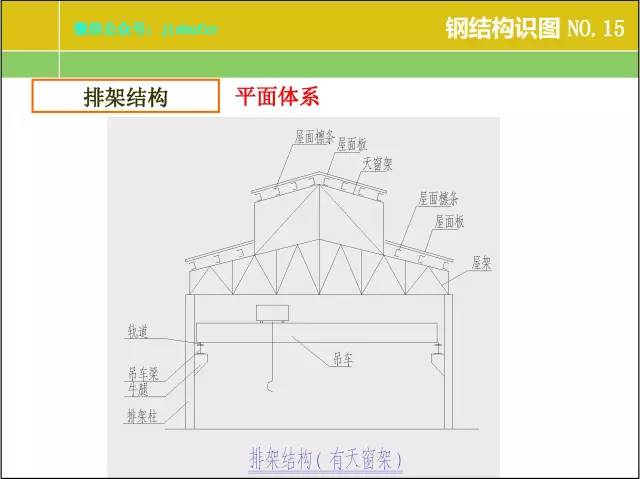

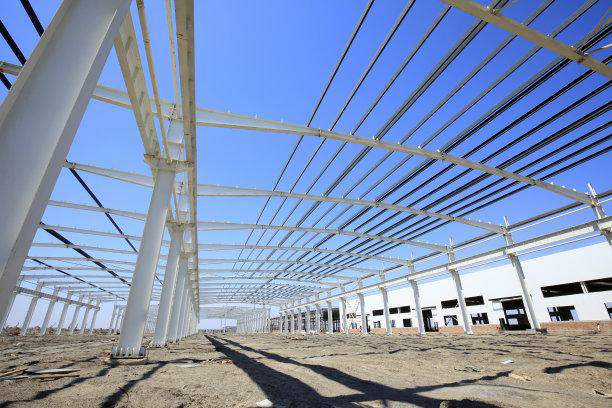

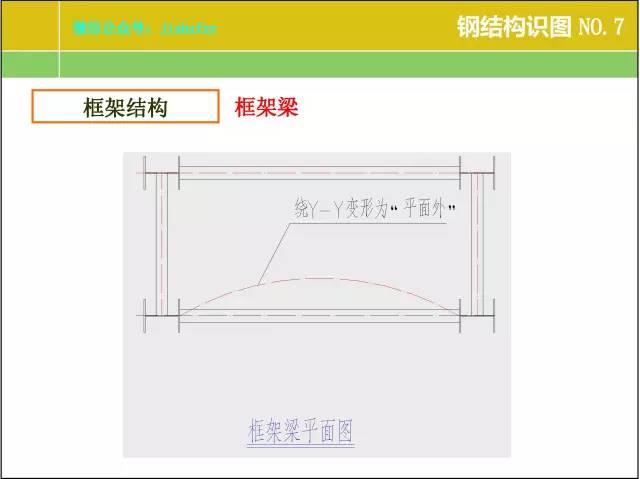

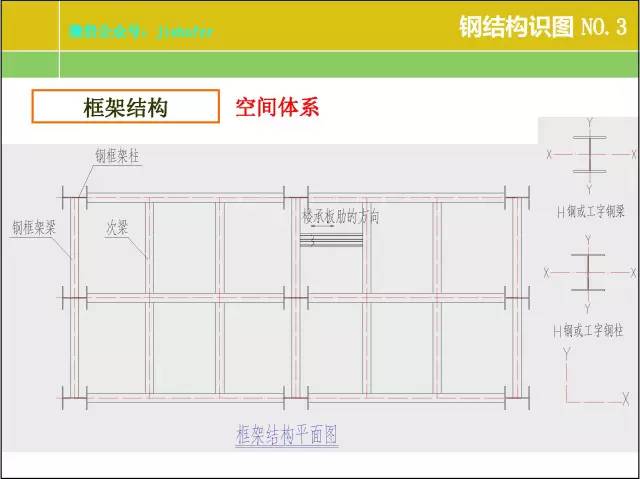

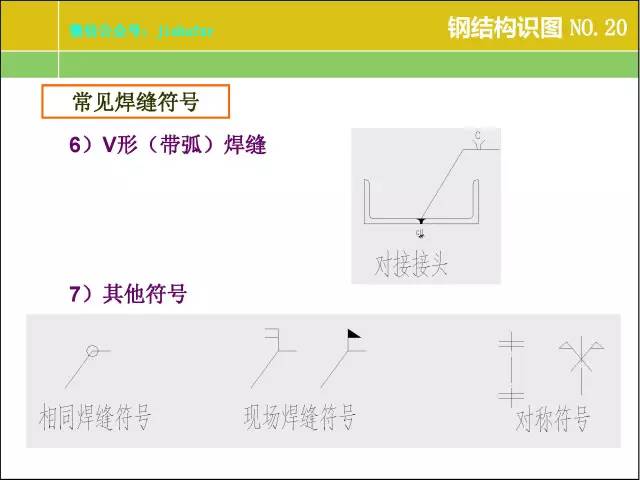

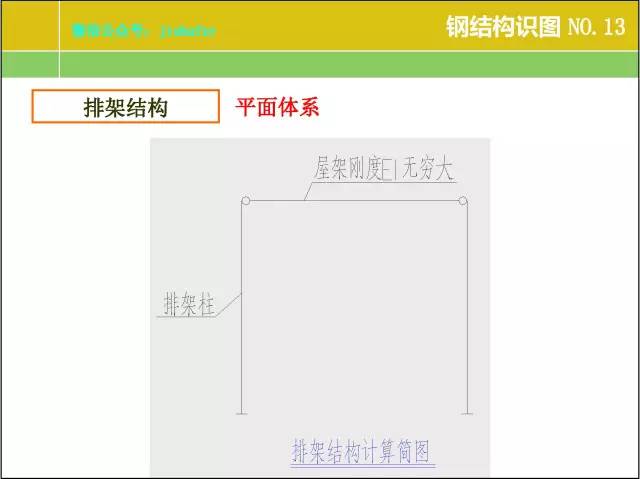

钢结构识图

估算过程中应留意的事项

1.关于安装工程量估算的格式

1.1钢结构的净重单位为kg，面积的单位为m2，厚度单位为m，估算结果均保留一位小数。

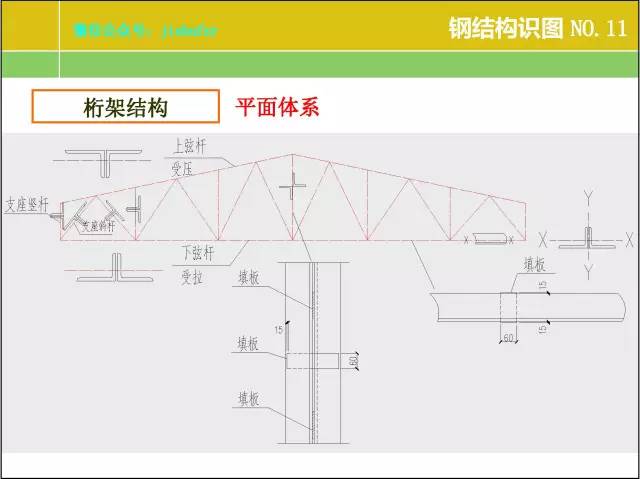

1.2估算钢梁净重时，可对屋架的零件进行从下到上、从左到右编号，并按此次序进行估算。

1.3估算式的格式：

1.3.1薄板：型号×长度×宽度×数量

如-6×500×300×5，表示该零件板厚δ=6mm，板厚度为500mm，厚度为300mm，人数有5件。

净重估算式为：6×0.5×0.3×7.85×5=35.3kg

1.3.2铝材：尺寸、长度×数量×比重

如L50×5，L=3500mm×5×3.77，表示肢宽50mm的钝角型钢，厚度为3500mm，人数有5件，比重为3.77kg/m。

净重估算式为：3.5×5×3.77=66.0kg

2.估算规格时的留意的几点

2.1留意室外外、钢柱底板的高程值，是±0.00还是其他的高程值。当用高程值估算宽度(或高度)时，应非常留意，不要均按±0.00估算。

2.2关于变H型截面钢梁(梁、柱)对应的伸臂板、檩条延性、女儿墙封檐托架的高度(或厚度)的估算二手彩钢岩棉复合板设备，可以按平均的梁、柱的H型截面高度为基数估算。

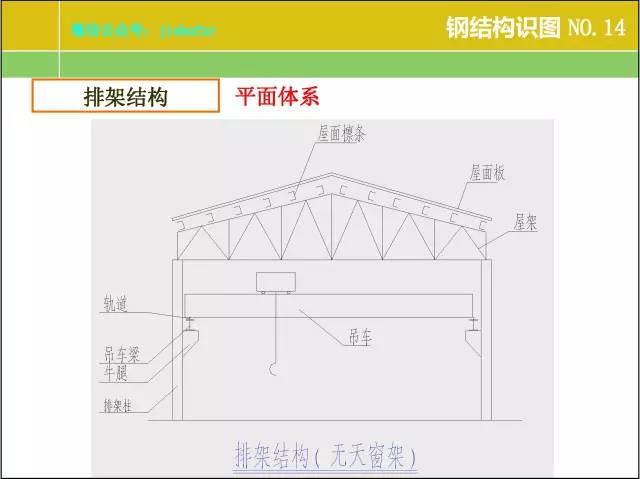

2.3屋顶山墙宽度，均按通长估算，不交纳山墙之间的间隙二手彩钢岩棉复合板设备，另外要留意加下山墙处屋顶梁所占的山墙的宽度，例如，轴线表示的是屋顶梁的中心线，则：山墙的宽度=轴线宽度+屋顶梁宽。

2.4墙壁山墙的估算，应留意劲射、门梁是否为叠拼山墙，其它部位是否有叠拼山墙。

2.5拉杆的宽度，按相应的山墙宽度每端加50mm估算，及每根拉杆宽度均提高100mm。

2.6关于收边泛水件的估算

2.6.1估算范围：屋脊盖板、天沟与屋顶板和外墙插口处的泛水板、山墙与屋顶板插口的泛水板、女儿墙下部的压顶泛水板、墙面拐角处的收边板、门窗四周的收边板、墙面板与墙面相接处的泛水板、墙面与车棚相接处的泛水板、雨棚四周的收边板。如为单层板，则另估算屋顶内板、墙面内板各插口处的收边件等。

2.6.2关于收边泛水板的厚度：通常状况下，收边泛水件的展开长度可以按300~400mm估算，外墙压顶和屋脊盖板的展开长度按500~700mm估算。实际估算时，可按设计的相应接点详图估算。

2.7变截面梁柱的钢梁，招标、分包对账、成本估算时净重均按重量估算，与乙方代办对账时先按外接圆形估算。各类连结板均按外接圆形估算。

3.不能重复估算的部份

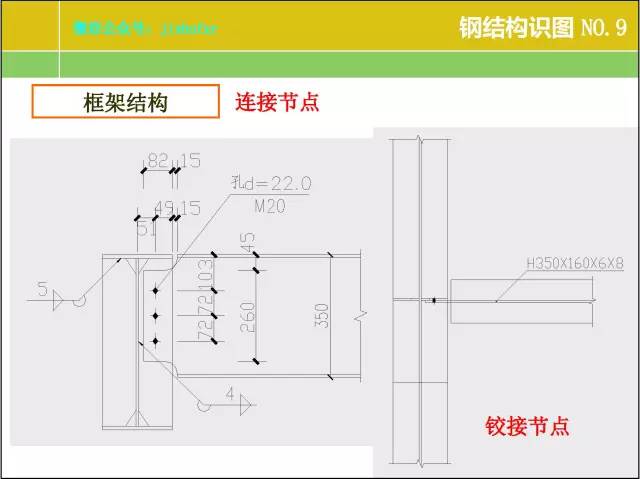

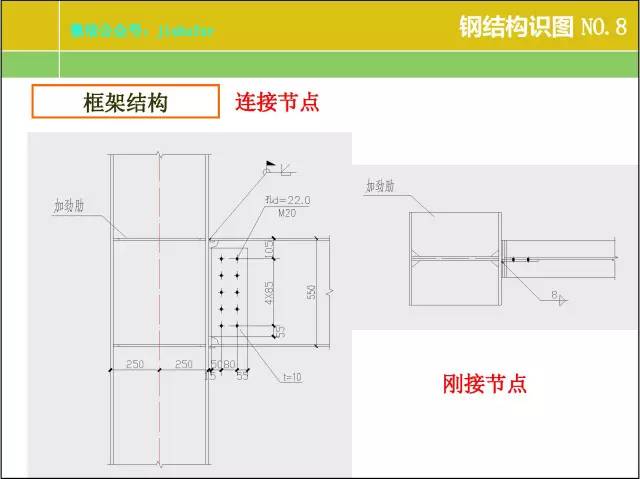

3.1高强螺母：柱梁之间的连结，叉车梁之间的连结，是两个屋架共用，不能一个屋架估算一次。

3.2外墙支撑、系杆、柱间支撑：有的施工图在柱间支撑图上表示出了顶棚支撑的部份布置，而在估算山墙支撑时早已估算过了，就不应再估算，在这些状况下，要把屋顶支撑和墙壁支撑的图纸对照上去看。

4.其它应留意的事项

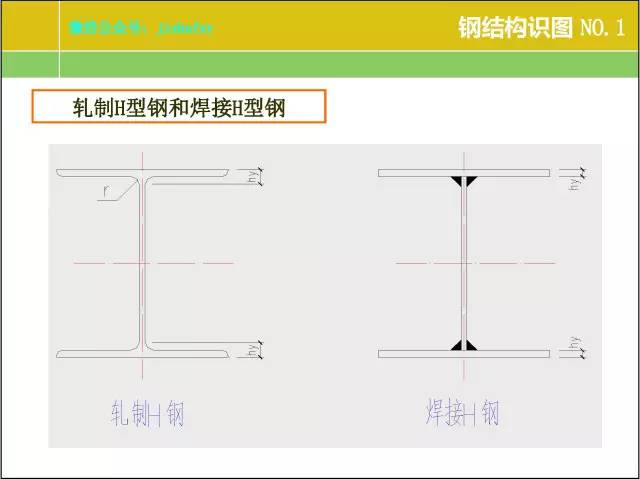

4.1估算铝材的比重时，非常是H工字钢和铁管，一定不要忘掉把该减的长度甩掉。例如估算铁管的比重时，不要当钢管估算，应除以直径所占面积。

4.2查阅五金指南上或其他资料上的材料的比重时，一定要认清楚，不要查错。

4.3估算C型山墙的比重时，可以按展开面积估算。

4.4中空阳光板、铝塑板及其他装潢面材等的骨架，勿漏算。

4.5所有的估算过程，均要求做到认真仔细，千万不能马虎大意，通常状况下，应进行两次估算核实。应记住“失之毫厘，谬以千里”，这句话。估算精确性低或出纰漏，导致的后果将十分严重。另外，要做到不耻下问，谦虚好学；频繁的深入安装工程第一线，了解和熟悉各类施工工艺和步骤，加深印象，为更好地做好预对账工作打下基础。
