现在轻钢屋顶多为坡屋顶，常见的斜度为5%和10%。外墙板为压工字钢板或压型夹芯板，上部为山墙，山墙搭设在门式钢梁等主要支撑结构上。在国外，此种类别的屋顶安装光伏电厂例子较差。对于此种屋顶，光伏组件可沿屋顶斜度垂直敷设，也可以设计成一定夹角的形式布置。下部托架可通过不同的连结件、紧固件与屋顶承重结构连结。
常见的轻钢板屋顶的主要方式有：直立包边型、角驰型、卡口型、明钉型等。

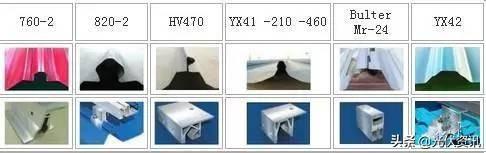

不同轻钢瓦结构对应不同的托架治具，治具与轻钢瓦匹配越佳托架安装的牢靠性越高。
轻钢瓦屋项目前期方案设计须要留意的事项
1）明晰光伏组件的方式及敷设形式，清楚原有建筑物的屋顶方式。
2）清楚原有建筑物的结构方式并对主要结构受力钢梁进行核算。
3）按照原有建筑物的屋顶方式、结构方式、光伏阵列的布置方式、光伏组件本来的方式、结构核算结果及或许的施工举措等多项条件，给出各式可行的托架布置方案，确定最优的布置形式。
4）屋顶光伏电厂项目有其施工上的特殊性，综合考虑现场施工条件，选择合适的施工工艺，并给出施工中的留意事项、施工保护及安全施工举措等。
轻钢瓦檐口的加固方法：
钢结构楼房外墙的加固方法主要有加强钢梁截面法和提高支点加固法。构件钢屋架屋顶结构的构件加固，主要为在构件下增设T工字钢或C工字钢，用以提高构件截面，增加承载力。钢屋架加固方法通常在山墙两端加设支撑点，提高山墙跨径以提高山墙的承载力。
网架钢屋架屋顶结构假如承载力不满足要求，建议舍弃安装，因网架屋顶原本的恒载荷较小，平铺附加弯矩虽然只有0.15KN/㎡，但降低的升幅较大，常常不能满足要求。因网架结构加固安装工程量较大，加固难度降低，成本较高，故假如承载力不满足要求，建议舍弃安装。
加固施工：
对于轻钢板屋顶的加固，比较适用的方式：提高工字钢。由于在推行中存在冲压工序，通常要求在施工时地面不应当存在生产或存放可燃物。加固过程还要楼房短时间停产。
轻钢瓦屋顶防水做法
轻钢瓦屋顶防水做法
轻钢屋面防水的问题主要分为以下几点：
▲原屋顶轻钢板破损严重，早已出现漏点或局部区域严重磨损。
举措：对局部漏点选用优质中性耐热密封胶涂擦封堵；对于局部轻钢板破损严重的轻钢板，在安装光伏组件前还要更换轻钢板。
▲电缆套管或屋顶给水管线穿屋顶板。
举措：官路穿轻钢板屋顶在现有国标、行标的图集上均有做法。详细做法可参考国标图集《01J925-1压工字钢板、夹芯板屋顶及外墙建筑构造》、《06J925-2压工字钢板、夹芯板屋顶及外墙建筑构造二》、《08J925-3压工字钢板、夹芯板屋顶及外墙建筑构造三》。可依照实际安装工程的详细状况选取。
▲对于轻钢板桥台截面为方形截面的状况，光伏托架通过自攻螺丝与轻钢板联接。
举措：常用的连结分为钢箱梁侧面连结和路堤顶面连结。所选用的自攻螺钉应当带有配套的耐热密封防水胶圈，自攻螺丝固定完毕后，螺丝处须优质中性耐热密封胶涂擦。
▲施工过程中其它须要留意的事项：施工时应放线精确，与现场屋顶状况查证精确周口二手彩钢压瓦机设备，找准屋顶山墙的确切位置，核对无误后可进行施工安装。
案例安装
一、符合屋面电厂建设的楼房钢结构：
▼在楼房设计和建设时就该考虑光伏电厂要求。
▼如在已建好的楼顶安装，则须要设计院单位进行估算承载力，是否符合光伏电厂安装条件。
▼彩钢瓦屋顶楼房内部结构。

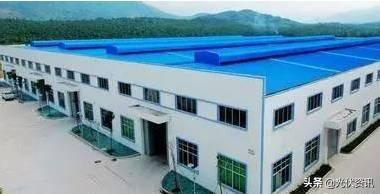

▼彩钢瓦屋顶楼房，应当符合光伏设计要求和光伏安装所须要的承载力要求。

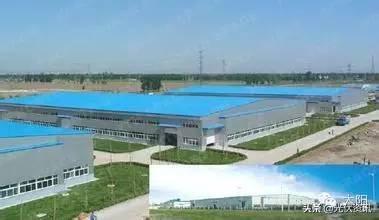

▼工业区优质楼房楼顶。
二、夹具现场试装或检测轻钢瓦瓦型规格：
▼在设计或生产轻钢瓦托架方案时，还要在现场进行检测和试装。

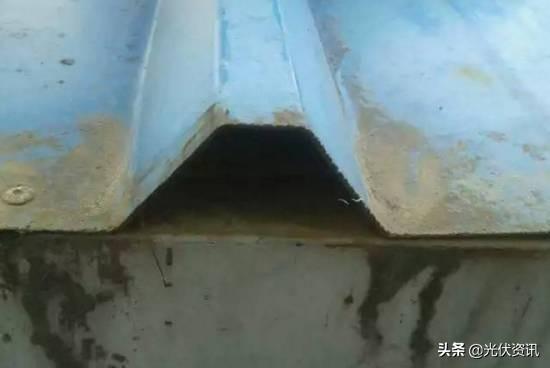

▼T型轻钢瓦截面宽度检测，从而制做治具样品试装。

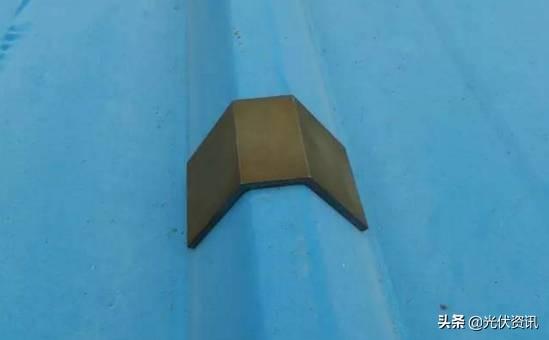

▼夹具样品通常前期在没有合适样品的状况下，选用线切割加工，于是再到项目现场试装确认治具与轻钢瓦的匹配性。

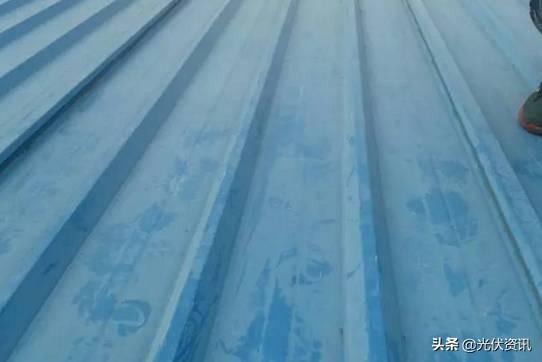

▼直立包边型轻钢瓦。

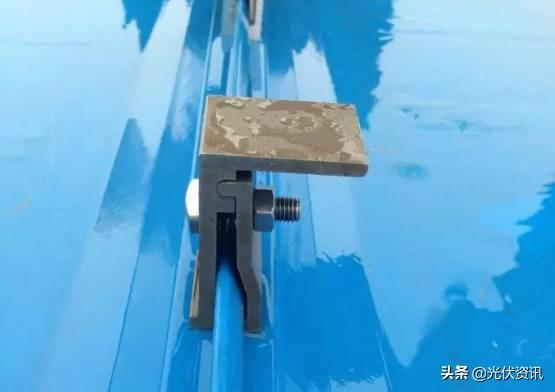

▼直立包边型治具试装，辅以线切割加工样品。

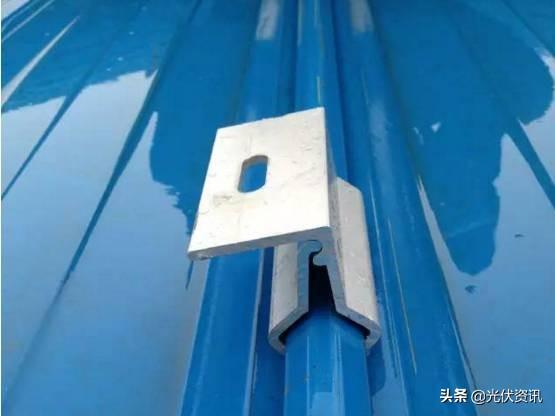

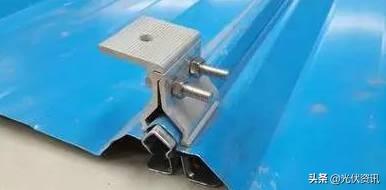

▼角驰型治具，现场试装。
三、T型轻钢瓦屋顶：

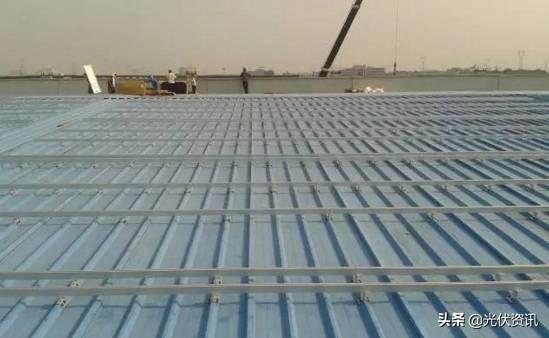

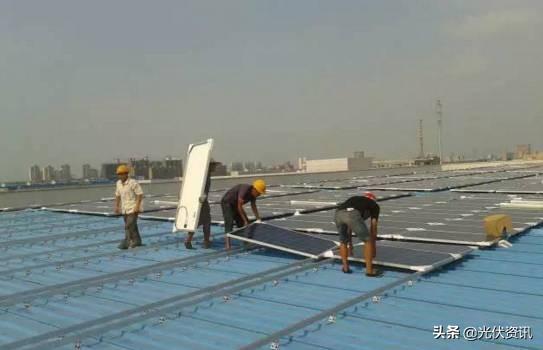

▼正在安装中的楼顶项目
▼T型轻钢瓦和铝滑轨安装

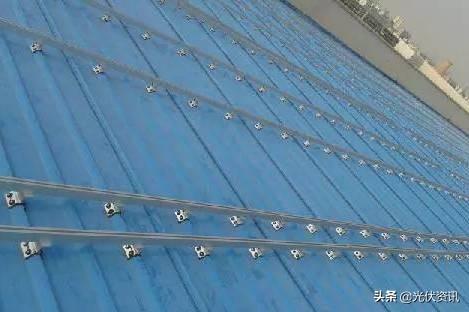

▼安装完滑轨后的状态，待安装组件

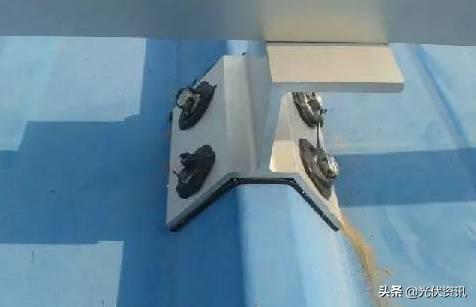

▼支架方案选用T型治具，在治具左侧边用自攻螺丝与轻钢瓦固定，治具和轻钢瓦之间用橡胶垫进行防水，最后在螺丝孔处打防水胶（耐热结构软胶），以起到防水作用。
四、角驰型轻钢瓦屋顶：

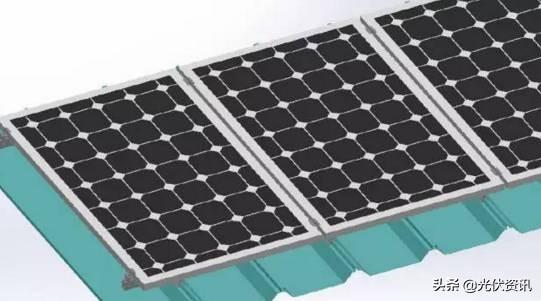

▼支架设计方案疗效图。
▼角驰型治具安装。
五、彩钢瓦屋顶夹角托架方案

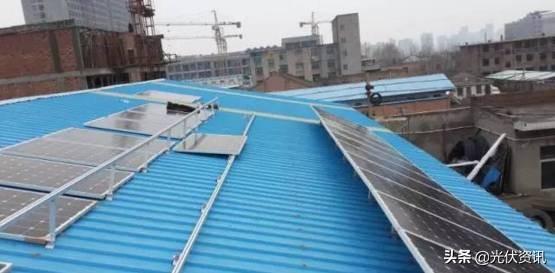

▼彩钢瓦屋顶较大仰角托架方案设计，通常为了提高发电量或在楼房的反面才选用有夹角的方案，一般都选用组件平铺方案。（通常轻钢瓦不选用夹角安装模式）
六、胶粘托架方案：
▼河南新乡托架治具粘合方案。

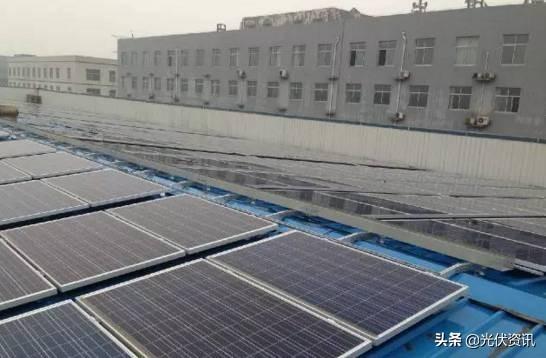

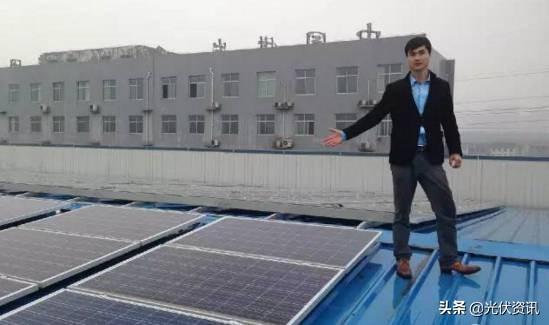

▼夹具粘合，安装后的整体疗效周口二手彩钢压瓦机设备，已运行五年时间，运行状况正常。
▼夹具用粘合，不用任何螺丝和连结模式固定。
▼胶粘接安装。

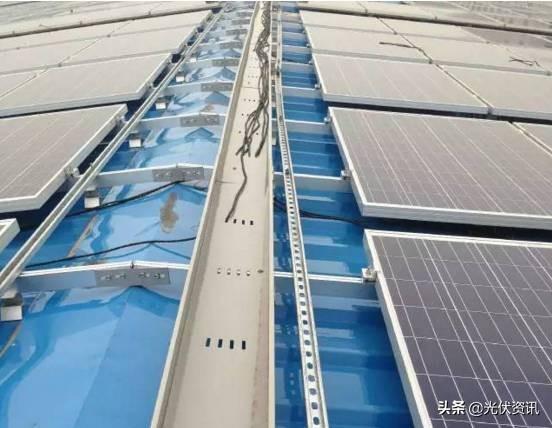

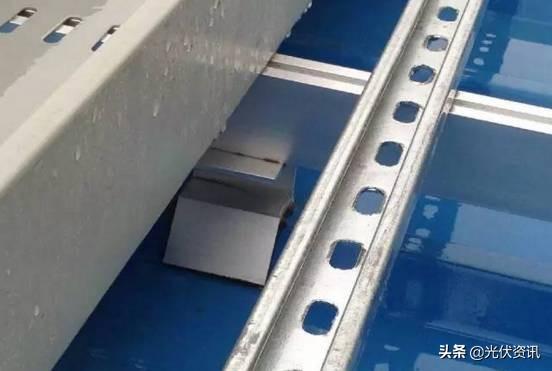

▼屋脊的滑轨进行连结，后边为桥架，安装后疗效良好。
七、不符合参建光伏电厂的轻钢瓦屋顶楼房：
▼彩钢瓦屋顶已倒塌损毁。

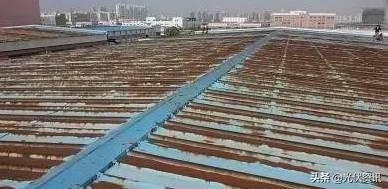

▼彩钢瓦已大面积磨蚀黑斑，不符合光伏建设要求。
八、彩钢瓦屋顶修缮：

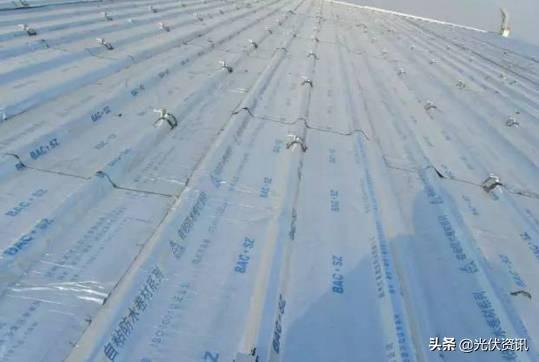

▼对有些陈旧和防水要求较高的楼房楼顶进行整修，提高保护和防水层。
▼完成扩建后再进行托架安装
